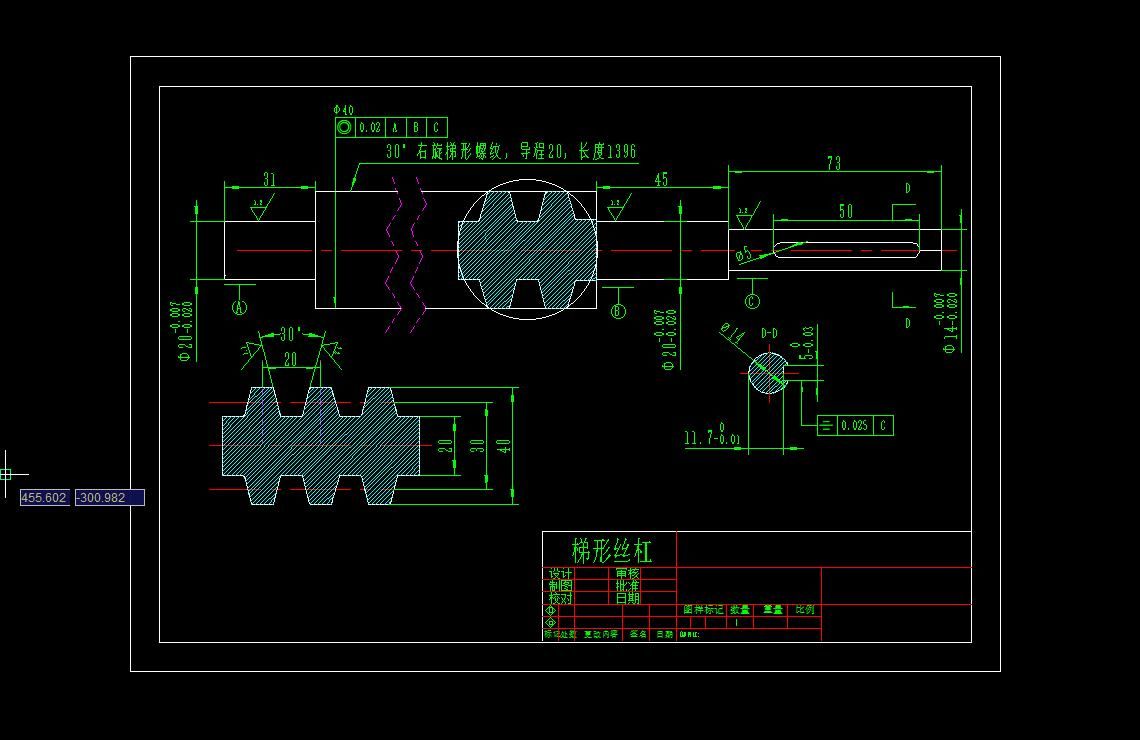

鍵槽的深度公差為什么那么嚴？

曉昀 發表于 2020-4-15 20:44
1、棱角沒有倒鈍；
2、軸臺階根部沒有圓角標注；
3、鍵槽剖面圖中軸的直徑不必再標注了；

感謝，已經更改

與C基準的鍵槽是什么意思啊！

有好多定位尺寸都沒有

螺紋放大圖，沒有直徑符號吧

鍵槽沒有定位尺寸

補充:鍵槽缺尺寸，牙底跟軸一樣大，基準有問題，尺寸不規范

1、棱角沒有倒鈍；
2、軸臺階根部沒有圓角標注；
3、鍵槽剖面圖中軸的直徑不必再標注了；
4、T型螺紋用引線引出來表示Tr大徑x螺距－右旋－精度等級即可，不必把T型螺紋的牙型角的圖畫出來。除非你要特殊要求才這樣做。

其他沒仔細看。其他社友再補充。
