各位前輩幫忙看看這個機構是否合理，能否達到使用條件？

查看數: 6702 | 評論數: 22 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-4-7 11:46

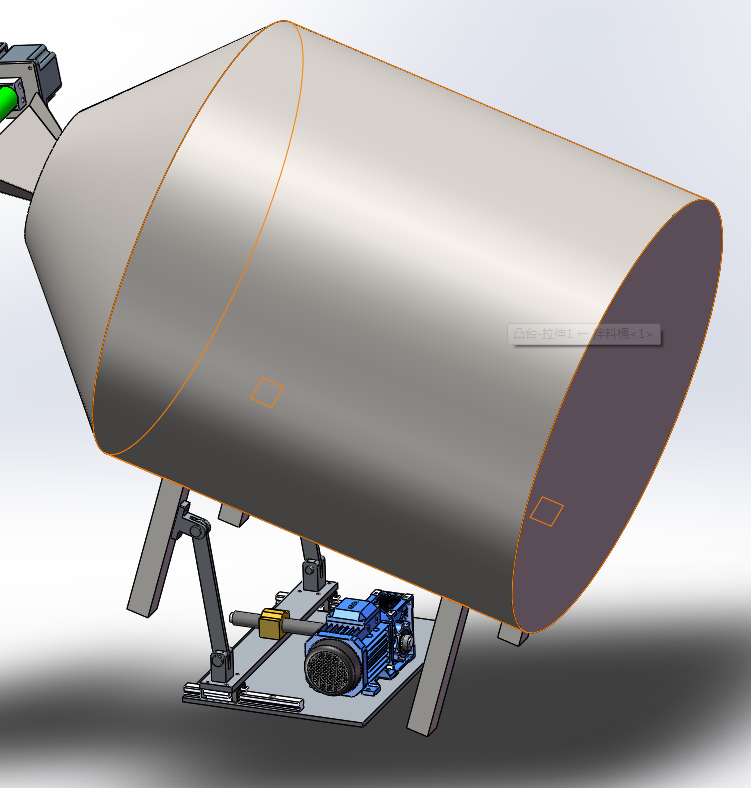

攪拌機一端是固定的，另一端撐起做圓周擺動，最大升角應該不到20°，攪拌機重量大概250KG，電機功率要選多大的呢？補充內容 (2020-4-9 14:12): 后面有上傳修改后圖和新增氣缸推動方案圖，歡迎各位給出意見和建 ...

回復

強哥擰螺絲來了 發表于 2020-4-11 10:24:54

叮咚888 發表于 2020-4-10 16:18
不明白筒子不能旋轉，搞這么大的圓筒有何用，如何卸料。

額，這只是隨便畫個外形模擬一下，實物是轉動的，不然怎么攪拌啊

叮咚888 發表于 2020-4-10 16:18:20

不明白筒子不能旋轉，搞這么大的圓筒有何用，如何卸料。

強哥擰螺絲來了 發表于 2020-4-9 14:01:00

654078469 發表于 2020-4-8 13:12
其實大貨車這么重都能推動的

可以借鑒

強哥擰螺絲來了 發表于 2020-4-9 14:00:04

遠祥發表于 2020-4-8 19:54
樓主可以考慮用曲柄搖桿機構，這樣力的損失會小一些。

曲柄搖桿是比較好用，但空間太小了，高度限制在300mm以內

怕瓦落地2011 發表于 2020-4-8 20:06:11

就兩個字：卡死，至于為什么樓主自己想想

遠祥 發表于 2020-4-8 19:54:38

樓主可以考慮用曲柄搖桿機構，這樣力的損失會小一些。

diyli1230 發表于 2020-4-8 15:25:23

個人意見，下面全做成整體，旋轉面有鉸接，升降20°面采用鉸接和推桿（電推桿/油缸），加大推桿的支撐點的位置（增加力矩），考慮整體的穩定性/重心。

強哥擰螺絲來了 發表于 2020-4-8 15:05:48

654078469 發表于 2020-4-8 13:12
其實大貨車這么重都能推動的

這是液壓缸吧
