請教：輸送帶電機側對應的負載慣量和負載轉矩計算

查看數: 3554 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-4-7 11:00

最近接的案子：原普通皮帶線（輸送電腦背光板的，工件重量可忽略不計）勻速運動，現在要把運動方式改成頻繁啟停（走6s，停0.5s），老大的意思是換成伺服電機控制，現場皮帶的參數如下，我用的是論壇里的電機選型計算 ...

回復

dogg 發表于 2020-4-7 14:01:38

eifuil 發表于 2020-4-7 14:00
減速機側？不應該折算到電機軸上嗎？

除以60比的轉速比就可以了吧

eifuil 發表于 2020-4-7 14:00:43

dogg 發表于 2020-4-7 13:49

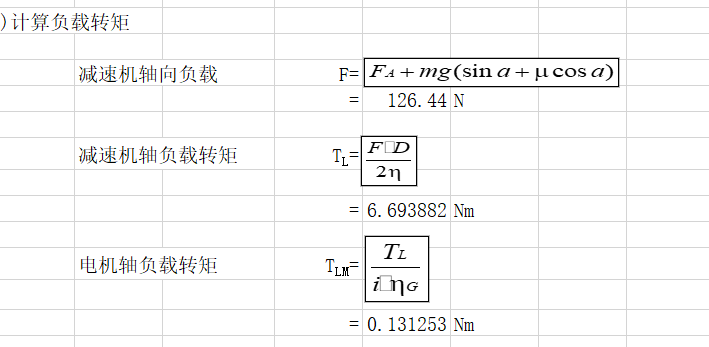

第一張圖，減速機側負載轉矩

減速機側？不應該折算到電機軸上嗎？

dogg 發表于 2020-4-7 13:58:27

原電機帶動皮帶是減速電機中空軸方式帶動，現在兩個方案1.我也用中空軸形式，不過安裝的加工件重做；2，減速機輸出軸外帶同步帶輪連接滾筒軸，這兩種方式差在哪

dogg 發表于 2020-4-7 13:52:42

原減速電機，功率400w，額定轉速1410轉，搭載的減速機60比，算了一下，原來電機2.8Nm,經過減速機放大120Nm，我選擇的三菱HG-KN750w，額定轉矩2.4，搭載60比的減速機其實和原先電機一樣，我這樣算對嗎

dogg 發表于 2020-4-7 13:49:50

eifuil 發表于 2020-4-7 11:58
折算到電機軸上的負載轉矩呢？

第一張圖，減速機側負載轉矩

eifuil 發表于 2020-4-7 11:58:54

折算到電機軸上的負載轉矩呢？
