發布時間: 2020-3-29 22:00

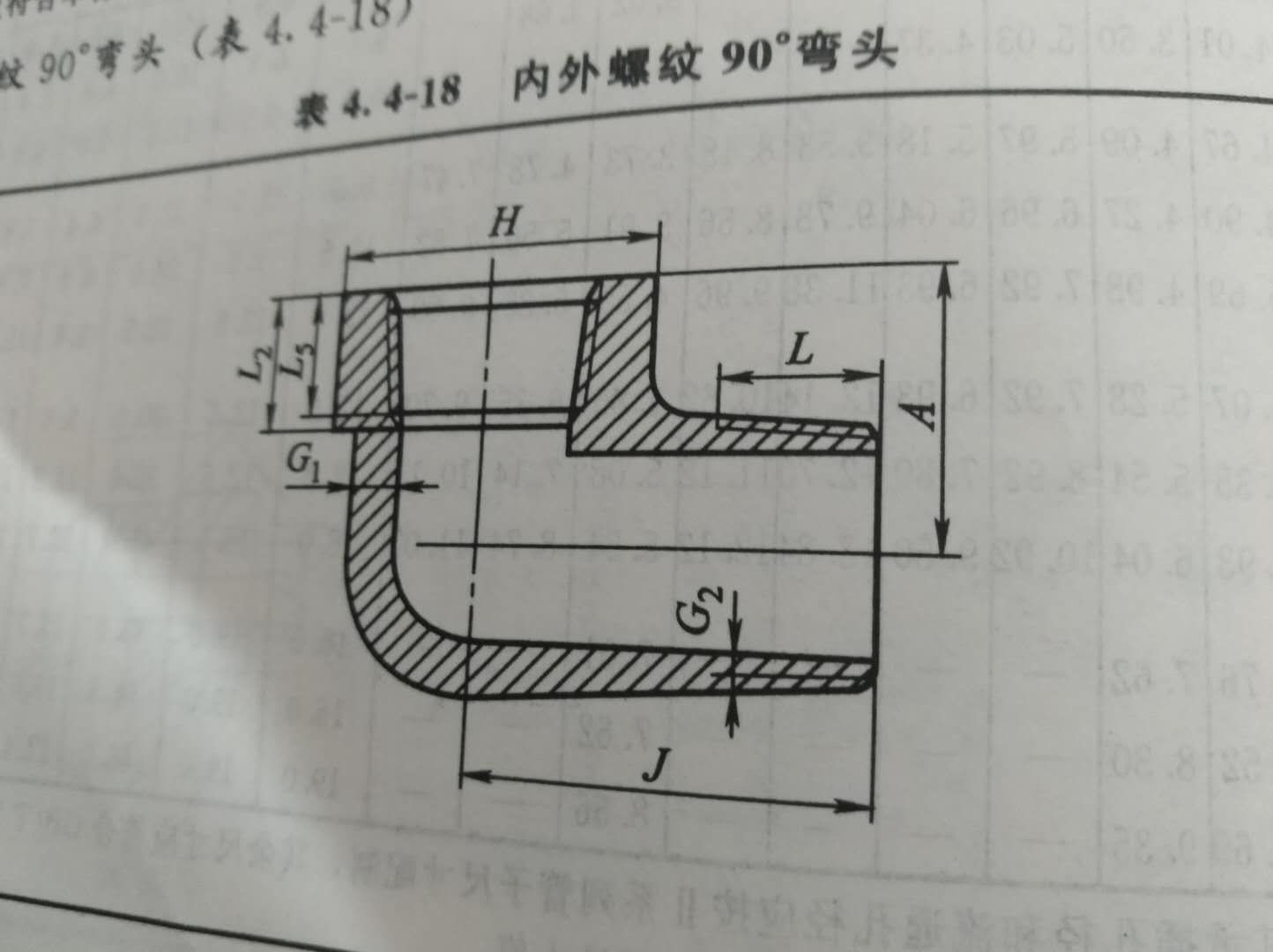

正文摘要:如圖示這個內外螺紋的90°彎頭如何建模？還真不好弄。 工程直徑 螺紋代號 中心到內螺紋端面A 中心到外螺紋端面J 端部外徑H 本體壁 ... |
2011ayoon 發表于 2020-3-31 13:48 我明天按照你說的思路建個模型看看，你做的比我做的漂亮很多，好像比我做的步驟還簡單！謝謝指點！ |
遠祥 發表于 2020-3-31 19:35 這是個不起眼的小零件，但是，真的動手做，還是不好做。 |
| 這個要用掃略的功能造型出，直接拉不出來。 |
本帖最后由 2011ayoon 于 2020-3-31 13:52 編輯 曉昀 發表于 2020-3-31 12:47 草圖是兩部分組合成，90°圓弧和45°三角形部分，或者做正方形與45°等腰三角形組合 |
2011ayoon 發表于 2020-3-31 08:40 謝謝！第四張圖片的切除拉伸是怎么建立草圖的？ |
本帖最后由 2011ayoon 于 2020-3-31 10:45 編輯 曉昀 發表于 2020-3-30 22:17  原來回帖某個圖片和這不太一樣
先做個截面草圖
旋轉然后拉伸切除
拉伸到實體
然后再旋轉做出內螺紋部分，這里有個麻煩，內螺紋部分在彎頭內側還有一部分延伸下來了，就是截面加厚部分，這里可以先旋轉出上半部分，然后在延伸部分做個拉伸到實體，將上下部分連接起來） |
2011ayoon 發表于 2020-3-30 08:41 彎90度的圓角不好做。 |
| 用掃描看看 |
| 旋轉90°，兩端拉伸 |
