各位老哥：能不能幫我解釋一下這個齒輪圖啊

查看數: 5781 | 評論數: 25 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-3-27 08:35

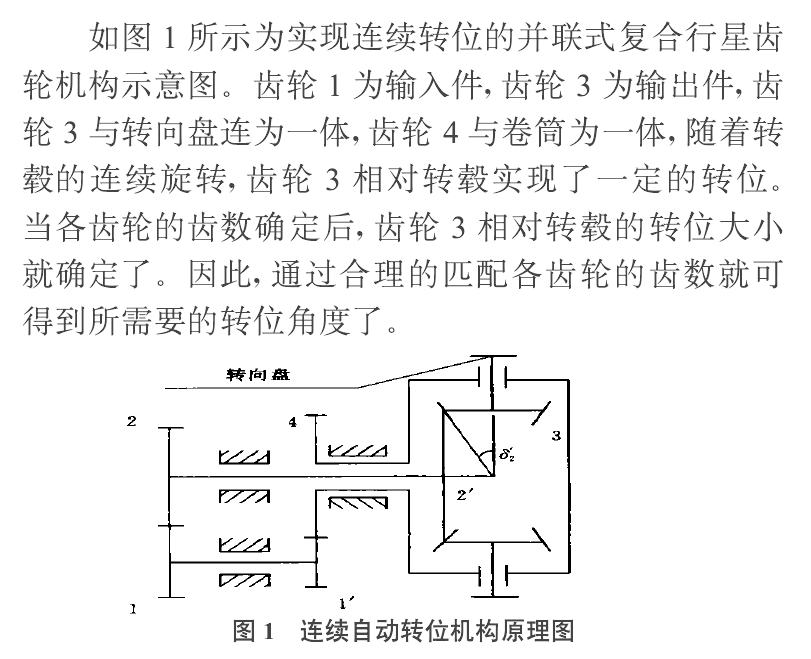

現在在弄畢業設計，基于行星輪系的自動換位機構，找了幾篇參考文獻，但還是有很多問題不是很清楚，比如就是這個截圖，想知道他是怎么通過齒輪3相對轉轂實現了一定的轉位？還有他的傳動順序是什么樣的的，我應該要怎 ...

回復

cmx 發表于 2020-3-29 20:28:21

簡圖符號

xw_f 發表于 2020-3-28 19:36:28

大致運動情況就是這樣，紅箭頭表示帶動錐齒3轉動，蘭箭頭是輪轂轉運

duoqingxing 發表于 2020-3-28 19:36:19

cmx 發表于 2020-3-28 18:28
不要說LZ沒學過，根本不懂。。。懂就不會來這里求助。誰懂的上個圖說明一下。其實我也不識這些符號！想長點 ...

大佬謙虛了，開玩笑有一手的

duoqingxing 發表于 2020-3-28 19:34:57

tsaohuan 發表于 2020-3-28 17:19
齒輪1驅動2,2帶動錐齒輪，然后錐齒輪帶動2個由滾筒回轉的錐齒輪轉動，滾筒回轉有1‘齒輪帶動齒輪4動作。

那這里和行星輪系有關聯么，有的話是一般的行星輪系還是還是拉維娜或者辛普森啊，說實話從這個圖里我都看不出行星輪系的樣子......

外面的輪轂轉帶動齒輪3一起公轉，同時齒輪3還有自轉，這不是行星輪系嗎發表于 2020-3-28 19:40

duoqingxing 發表于 2020-3-28 19:32:41

掌心DJ 發表于 2020-3-28 16:42
那就按他的結構運動圖設計唄，用什么齒輪就花什么齒輪

嗯嗯、謝謝老哥！

duoqingxing 發表于 2020-3-28 19:31:30

majingfeng 發表于 2020-3-28 16:48
www.bilibili.com/video/av55573008?from=search&seid=15242697389442261515
估計這個你用得著

好的、現在開始補！

cmx 發表于 2020-3-28 18:28:51

不要說LZ沒學過，根本不懂。。。懂就不會來這里求助。誰懂的上個圖說明一下。其實我也不識這些符號！想長點見識！

tsaohuan 發表于 2020-3-28 17:19:25

齒輪1驅動2,2帶動錐齒輪，然后錐齒輪帶動2個由滾筒回轉的錐齒輪轉動，滾筒回轉有1‘齒輪帶動齒輪4動作。

majingfeng 發表于 2020-3-28 16:48:32

duoqingxing 發表于 2020-3-28 14:01
見笑了見笑了查了下課表，機械原理和機械設計都是同一個老師上的，那個老師上課巨水、一半時間在吹B, ...

www.bilibili.com/video/av55573008?from=search&seid=15242697389442261515
估計這個你用得著
