發布時間: 2020-3-20 16:52

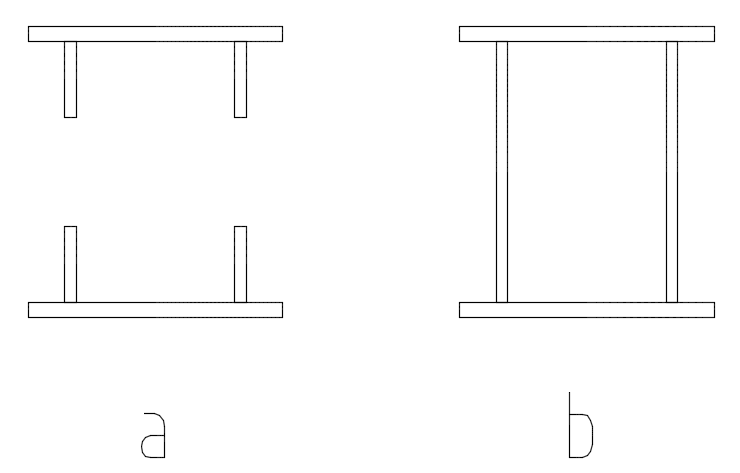

正文摘要:做了個箱梁截面需要開手孔安裝螺栓，如上圖，b截面為正常截面，a截面為開過手孔的截面，計算整個箱梁受力時的剪應力計算時 公式是：τ=QS/Id，其中腹板厚度為16mm，計算b截面時τ=QS/Id=QS/（I×2×16），那計算a ... |
聽竹j 發表于 2020-3-21 14:09 嗯，要是不太熟練的話，建議看一看材料力學，很有幫助的 |
響在江湖 發表于 2020-3-20 21:16 不經常做設計，好多東西都忘了，不是很熟練，就像在論壇里問問，確定下。 |
響在江湖 發表于 2020-3-20 21:16 想做的是個橫移機構的主梁，有滑座在上方移動，剪力會作用到手孔位置，剛用截面積算了下沒什么問題。 |
| 你是要計算整個截面的剪力還是，單層鋼板的剪力？公式套用的應該是單個鋼板的吧？要是計算截面直接就用剪力除以橫截面積就可以啊，QS/ID公式套用的過于死板了吧？而且你確定剪力作用在孔截面嗎？如果不是在孔截面位置沒必要考慮孔對整個截面的影響吧！ |
聽竹j 發表于 2020-3-20 17:18 腹板比較高，手孔不大呀。 |
sgxap666 發表于 2020-3-20 17:15 這個手孔不影響受力嗎？也就是說計算剪應力的時候還按2×16mm來計算。 |
| 我們廠是直接把手孔忽略不計了，就當普通截面來算的。 |
