快門開合機構求大神參考

查看數: 6904 | 評論數: 12 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-3-19 21:37

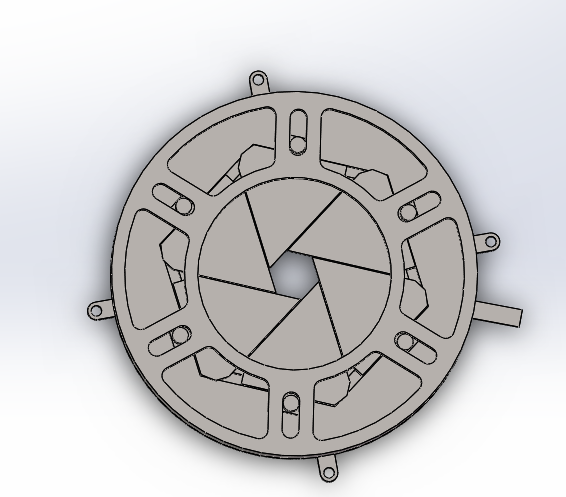

設計了一個快門開合機構，3d打印出來后動不了，運動的非常卡頓。有沒有大神指導一下

回復

光頭旭哥 發表于 2020-4-1 16:53:51

樓主怎么聯系啊，我也借鑒了這個設計，正準備打樣，希望從樓主這里得到一些指導

光頭旭哥 發表于 2020-4-1 16:52:12

樓主怎么聯系啊，我也借鑒了這個設計，正準備打樣呢，希望能從樓主這里有些參考

主軸主軸啊 發表于 2020-3-26 18:04:46

用砂紙把三角片兩個邊磨磨磨出個小縫就差不多了

wenzy 發表于 2020-3-23 10:52:37

孑不羈發表于 2020-3-20 13:47
精度0.1mm，涂點肥皂液潤滑一下會好點，是精度問題嗎

普通的3D打印機精度是比較差的，況且你這些零件都是滑動摩擦，打印的零件表面粗糙度不好。三維上模擬下可以正常活動的話，大概率還是零件精度問題。

重誠WBL 發表于 2020-3-21 16:16:04

一處用力，其余各處都是靠摩擦力傳動嗎？3D打印出來的摩擦系數可以滿足嗎？

zhhz 發表于 2020-3-21 15:38:02

摩擦力太大打印變形打印精度還要提高下

遠祥 發表于 2020-3-21 06:53:01

中間的開合片要留點間隙用于活動，表面也不能太粗糙，否則摩擦力大就不好動。

孑不羈 發表于 2020-3-20 13:48:44

se7kong 發表于 2020-3-20 11:57
顯微鏡光圈么~~考慮下打印精度先

類似吧，仿照相機光圈建的

孑不羈 發表于 2020-3-20 13:47:43

wenzy 發表于 2020-3-20 11:09
先排除下是不是3D打印精度問題？

精度0.1mm，涂點肥皂液潤滑一下會好點，是精度問題嗎
