薄鋁管的夾具設計

查看數: 4860 | 評論數: 12 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2020-3-14 10:12

正文摘要:

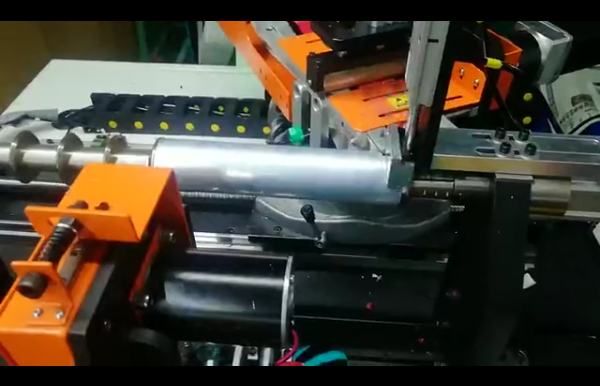

壁厚1個毫米,外徑36的鋁管,鋁管內壁有筋條,裝夾要求不變形和夾緊程度要好。

回復

后悔上學不瘋狂 發表于 2020-3-16 17:21:18
行者123八戒 發表于 2020-3-16 09:09
做內芯軸,并開槽容納筋條。利用筋條傳遞旋轉動力。

2個筋條,隨機進入的槽的幾率不好弄。我現在用的就是你說這個結構。
行者123八戒 發表于 2020-3-16 09:09:09
做內芯軸,并開槽容納筋條。利用筋條傳遞旋轉動力。
后悔上學不瘋狂 發表于 2020-3-15 08:59:42
重誠WBL 發表于 2020-3-14 16:03
內襯用尼龍塊撐著,外面的在夾緊吧,樓主這夾完要去做什么

管子內部有對稱的兩根筋條,不能實現自動啊
后悔上學不瘋狂 發表于 2020-3-15 08:58:25
麥哥123 發表于 2020-3-14 19:43
外抱,我液壓缸抱緊都沒問題,也是1mm鋁管,還沒筋

我的不能用外抱,因為鋁管表面要纏布料
后悔上學不瘋狂 發表于 2020-3-15 08:57:04
行者123八戒 發表于 2020-3-14 14:12
先說說你要對鋁管做怎樣的加工,再來討論夾具

鋁管表面纏油漆刷的布料
麥哥123 發表于 2020-3-14 19:43:34
外抱,我液壓缸抱緊都沒問題,也是1mm鋁管,還沒筋
重誠WBL 發表于 2020-3-14 16:03:00
內襯用尼龍塊撐著,外面的在夾緊吧,樓主這夾完要去做什么
行者123八戒 發表于 2020-3-14 14:12:36
先說說你要對鋁管做怎樣的加工,再來討論夾具
shixijiang 發表于 2020-3-14 10:49:38
外抱夾內漲緊
