請教一下環形導軌有哪些產品可供選用？

查看數: 8311 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

syzhaoyu

發布時間: 2020-3-13 22:22

正文摘要:

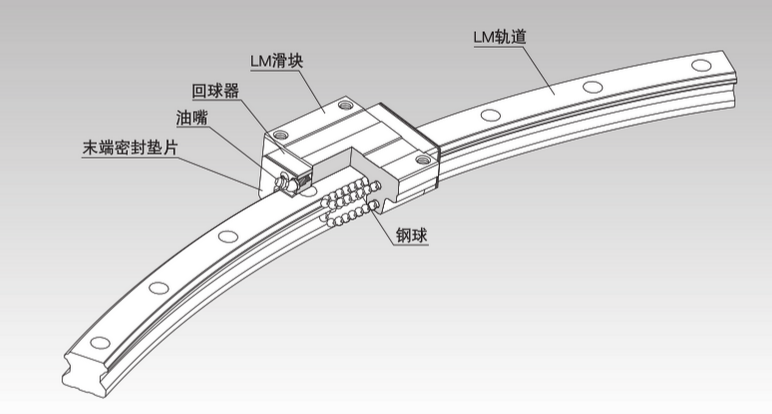

最近準備設計一個環形運動機構，在前期調研時發現THK有一種環形導軌/滑塊機構，如圖1所示，這種機構與常用的LM線性導軌/滑塊很相似，承載能力比較強。我設計的這個機構上需要用到的弧形導軌半徑在3200~3800之間（目 ...

回復

小夜夜初上 發表于 2021-3-16 14:26:33

我可以做，15999737161 微信同號

丹楓911 發表于 2020-3-14 23:42:19

丹楓911 發表于 2020-3-14 09:02
樓主你第二個圖的那種導軌承載能力很大的，不過精度沒有傳統直線導軌精度好，如果你要求不高，可以考慮自己 ...

這種導軌的剛性沒有傳統的剛性好，既然你的速度很慢，精度要求也不高，那你可以自己設計，上部和左右兩側都用軸承自己導向和承載重量和扭矩，中間建工圓弧形狀的矩形導軌，實心的，有些游樂場的設備就這么設計。

飛仙1224 發表于 2020-3-14 20:52:50

設計的時候如果有需要直線導軌，鉗制器這些資料的時候可以聯系，謝謝，15818631180 微信同號

未來第一站 發表于 2020-3-14 19:52:22

不行就想辦法改結構吧，別花冤枉錢！

syzhaoyu 發表于 2020-3-14 18:43:24

大白小白發表于 2020-3-13 23:53
LZ的具體需求數據，速度，負載，定位精度之類的，有何要求？

定位精度沒有要求，這是一個重物搬運機構，精度很低，這個機構中滑塊以承受扭矩為主，載荷我希望能達到單個滑塊在三個方向的額定扭矩4500Nm以上，THK的正好可以達到，當然載荷不一定要求這么嚴，只要不是差得太遠我還可以通過結構上的優化設計、安裝多個滑塊分擔等辦法來補償。速度也是低速，線速度最高20mm/s

勃興軸承-蔡 發表于 2020-3-14 11:09:59
