豎直轉盤的復合轉動的傳動結構請教大俠

查看數: 3067 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

錢躍躍0518

發布時間: 2020-3-13 09:59

正文摘要:

本帖最后由錢躍躍0518 于 2020-3-13 10:34 編輯第二個鏈接是截圖的那個視頻因為要做一個類似的轉盤機構，查了一些資料就是沒把傳動部分弄明白，所以特來社區請假大神們，請見多識廣的前輩們不吝賜教，指點一 ...

回復

zhaotingzhou 發表于 2020-3-13 17:58:52

一、驅動電機主軸沒有隨圓盤旋轉電機主軸與收料軸之間靠錐套連接傳動，收料軸為氣脹軸或者機械式脹大軸。
二、驅動輸出在圓盤的圓心，再由皮帶傳到視頻可見旋轉臂上面，當氣缸伸出頂緊時帶動了手料軸。

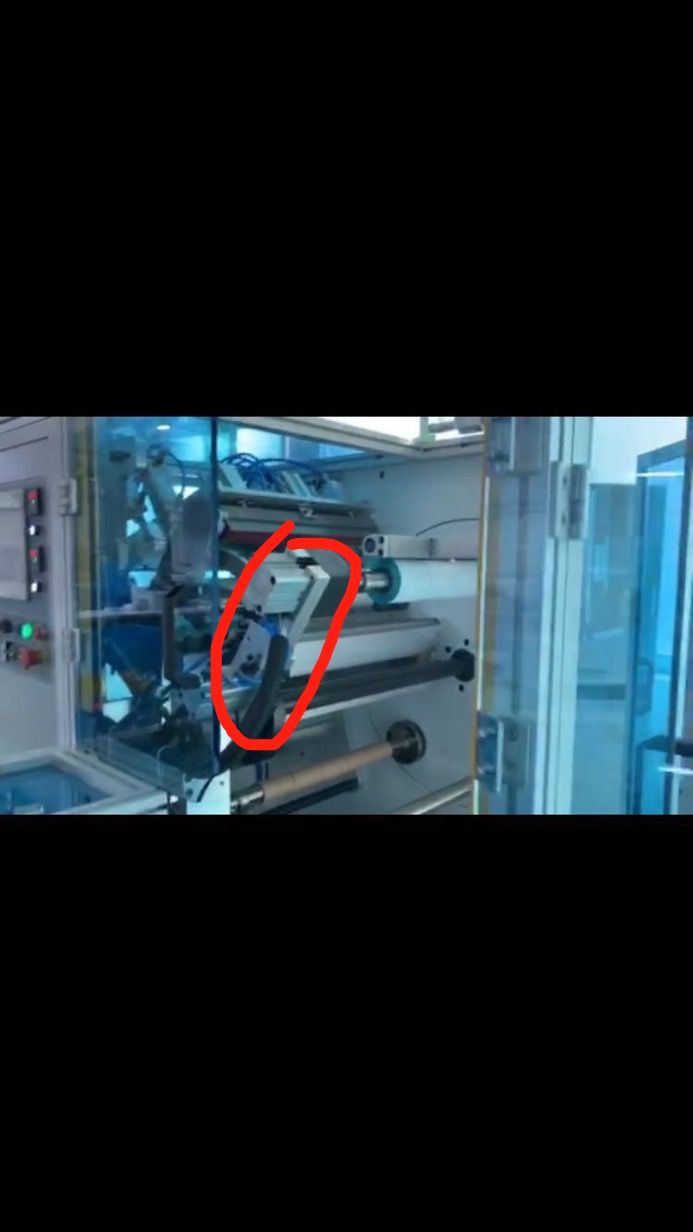

三、截圖為氣缸，結構一作支撐；結構二作傳動的輔助作用。
從視頻分析，結構一的可能性大，沒有實際接觸過類似設備，只有靠猜測，也不知對與否。

錢躍躍0518 發表于 2020-3-13 14:27:53
