別瞎猜了，我這里實物（螺桿電梯、螺桿、平臺）啥都有實物在此

702736 發表于 2021-11-7 12:36
2米太短了，制造和現場的角度，10幾米是沒問題的

對于家用螺桿電梯用的螺桿：可以現場對接，做成2米一節比較好。長了沒有用，太長運輸、進出樓房安裝現場都是施工困難......專業電梯十年

心中的承諾 發表于 2021-11-7 08:40
非滾珠絲杠，一般為五頭螺桿加黃銅合金螺母，簡單說絲杠長度2米左右一節外徑約40mm,

2米太短了，制造和現場的角度，10幾米是沒問題的

我有實物螺桿電梯和備件照片供你測繪，螺桿電梯的各個機構實物照片我有，也有各種曳引電梯的照片

yishui522 發表于 2020-3-26 08:29
1、起重量→絲桿軸向荷載→轉矩→絲桿直徑；
2、起重量→速度→傳動比→選減速機和電機；

非滾珠絲杠，一般為五頭螺桿加黃銅合金螺母，簡單說絲杠長度2米左右一節外徑約40mm,

zxflyc 發表于 2020-3-16 20:43
這個絲桿估計價值不菲。

絲杠不貴（精度決定價值），精度要求不高，分段式設計

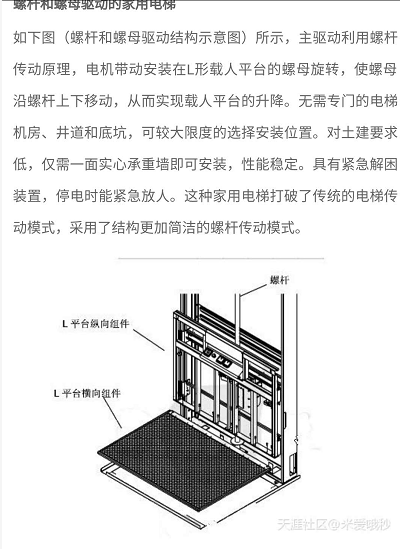

絲杠是五頭，螺母是黃銅合金（兩節螺母帶自鎖），螺桿非頂天立地式樣目的是解決導軌和螺桿平行度誤差帶來的干涉噪音，也就是說螺桿螺母的目的是上下行程驅動，L形載人平臺穩定性依靠導軌，但是導軌不帶安全鉗剎車機構所以螺桿電梯并不絕對安全，同時螺桿電梯取消了地坑設計，取消了底坑里的緩沖器，底坑和緩沖器是根據提升高度和運行速度設計深度和緩沖器的抗沖擊減震能力，都沒了就不安全，但是市場上的螺桿電梯都是無底坑設計，并且螺桿也不到底，也就是說螺桿的下端是懸空的，螺桿也不是一個整體的，是2200mm每節通過細牙螺紋加彈簧銷對接的，如果想交流電梯的可以加我微信13813289000

1、起重量→絲桿軸向荷載→轉矩→絲桿直徑；
2、起重量→速度→傳動比→選減速機和電機；

普通T型絲桿估計要不得，速度和效率達不到；得考慮滾珠絲杠或滾柱絲杠（價格貴），因為絲杠不會自鎖，還要考慮工作制動和緊急制動。

估算：2噸，0.15m/s，電機4kw或5.5kw。

這個絲桿估計價值不菲。
