自導自演泥巴人 發表于 2020-3-11 10:33
推

XIEXIE

山下敬吾 發表于 2020-3-10 23:17
圖片中的解釋沒有問題，但是可能不夠全面，因為不同種類的電磁閥工作原理并不相同，通電推和通電拉都是可以 ...

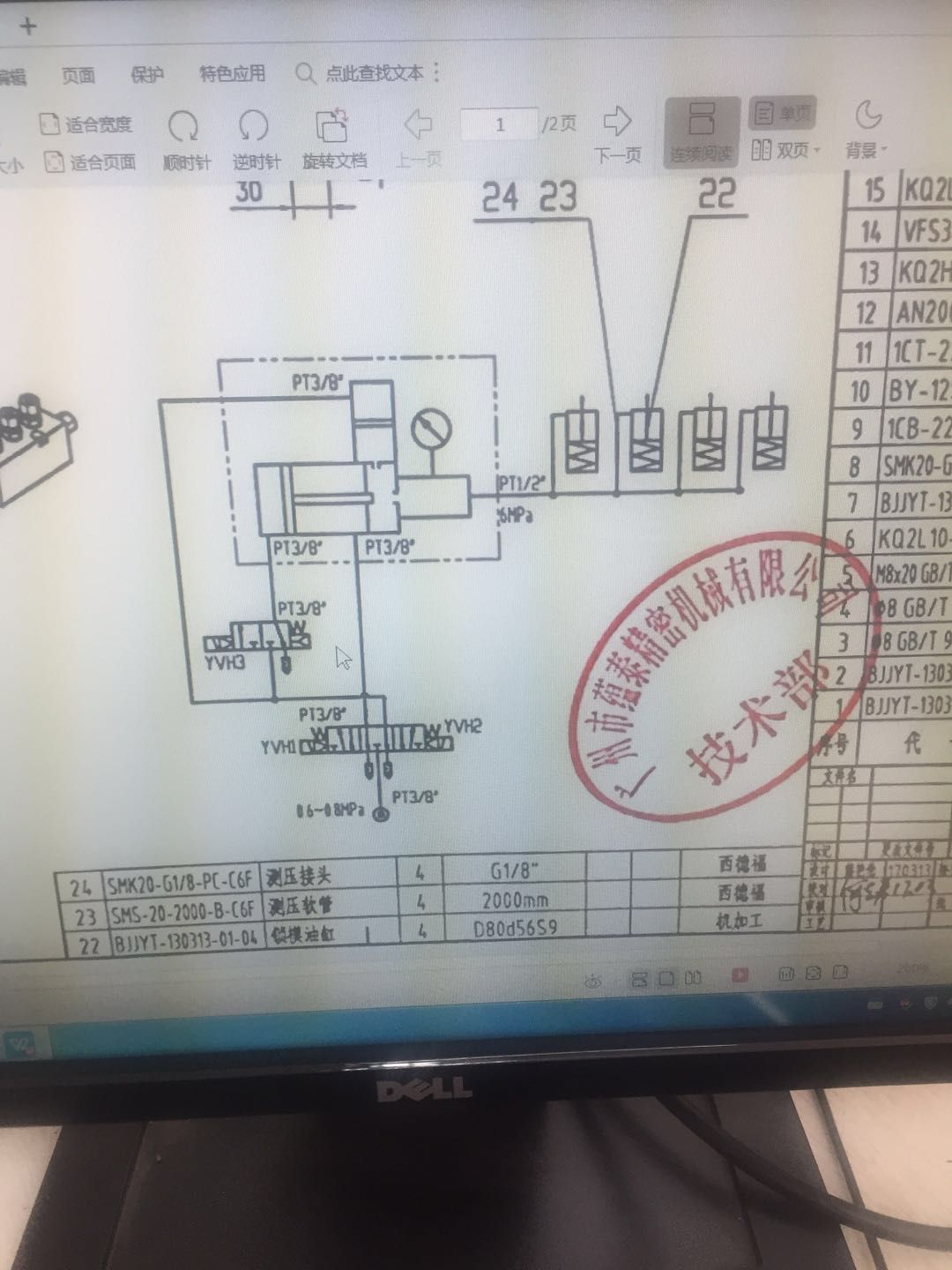

感謝，著實是我掌握知識不全了，提出一點：增壓部分確實是靠缸筒直徑變化來實現的，我是沒太理解增壓缸中的液體增壓原理，應該是氣體先通到豎直缸筒中（里面是液壓油）使油液有一定壓力，然后橫向大缸筒通氣一起將壓力頂到小缸筒，此時因為大小缸筒缸徑不同從而最終達到增壓效果，不知我這樣理解對不？

推

圖片中的解釋沒有問題，但是可能不夠全面，因為不同種類的電磁閥工作原理并不相同，通電推和通電拉都是可以的。
https://www.sohu.com/a/245732799_382631
隨手搜了一篇文章，至于樓主所說電磁力不夠大的問題，并非所有電磁閥都是直動式的，先導閥可以解決這個問題。
實際上我們選用電磁閥型號的時候，通常不關心工作原理，只要滿足控制需求就可以。也就是你所說的，這個小問題并不影響理解回路圖。
關于增壓回路的理解有所偏差，增壓并不是靠延時來實現的，而是依靠壓力平衡來實現的。你可以看到增壓缸活塞缸兩側的面積大小不同，根據由此可以得到更大的壓力，實現增壓。然后通過三位電磁閥的切換來實現壓力切換。
以上。

未來第一站 發表于 2020-3-10 22:23
看樣子樓主是沒實際調試過，做液壓要親自動手。

調的確實不多，現在想想有沒有可能在電磁閥這里只要型號選對了，調試時候與我搞錯模糊的那個知識點無關

看樣子樓主是沒實際調試過，做液壓要親自動手。

魍者歸來 發表于 2020-3-10 21:39
一般都是「推」，因為這樣結構更輕巧，維修成本低。

有的資料也說是“拉”的話 電磁力遠小于氣體壓力，拉不動

未來第一站 發表于 2020-3-10 21:43
1.通電后推出閥芯是對的。
2.機理圖和實際內部結構在感官上是不同的，你可以簡單理解為標牌是反著的^_^

也就是說我的圖片黑線標注的地方是錯的？很多文章都是這樣寫的

曉昀 發表于 2020-3-10 21:44
電磁閥的機能圖中，哪一邊電磁鐵得電，是哪一邊的機能在工作。

實際中，哪一邊電磁鐵得電，電磁鐵移動到 ...

謝謝，剛才去找了視頻和資料講解，需要的也就是您這個回答，剩下的我在去研究
