各位機械大師請問下，這個吊裝強度是否能達到

查看數: 5585 | 評論數: 18 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-2-21 16:04

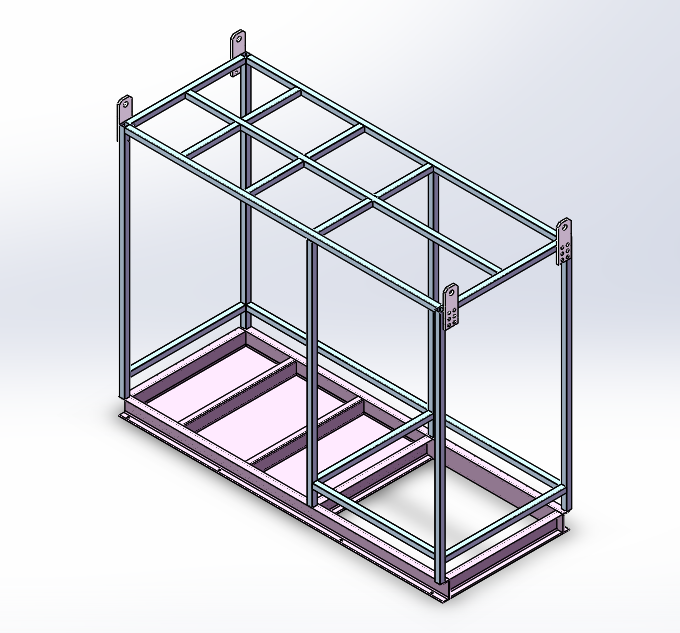

本帖最后由葛樂7965 于 2020-2-21 16:23 編輯需要起吊4.5噸外形尺寸 W3000*D1200*H2200 方管50*50*3 與底部槽鋼焊接外面2mm外殼，各位機械大師請問下，這個吊裝強度是否能達到？ ...

回復

xxtrumpf 發表于 2020-2-28 12:02:28

樓主，你自己先用solidworks 模擬下，安全系數多少。起吊可不是小事，按理屬于特種設備。我們說再多，出了事情還是設計者倒霉。

千古流傳 發表于 2020-2-24 15:46:48

學到啦，加油

麥哥123 發表于 2020-2-23 20:53:56

這個很像戶外變壓器外殼呀，吊底座才行

遠祥 發表于 2020-2-23 11:05:51

豎直方向上的六根方管無法承受4.5噸的重力，長期使用有較高的安全風險，最好是再增加四根。

一覽縱衫小 發表于 2020-2-23 00:43:38

肯定不行，50的方通強度不夠，用10#槽鋼代替把，真出事就完了

時尚農夫 發表于 2020-2-22 09:52:21

就是為了偷工減料，美其名日，節約成本！幾C形鋼生硬要換成方通！只是為了降價競爭

lurenyi 發表于 2020-2-22 09:51:57

來一點點側向力，這玩意散架是分分鐘的事

念天悠 發表于 2020-2-22 09:36:22

放在上面確實不合理，還是多算算吧

葛樂7965 發表于 2020-2-22 09:12:56

曉昀發表于 2020-2-21 22:03
底座梁是槽鋼還是工字鋼還是H型鋼？多大規格？
方鋼用80以上的，壁厚3個有點薄，至少用5mm的。方鋼在底座 ...

底座是16#槽鋼，底座縱向的短梁位置根據設備來定，所有材質都是304不銹鋼

huxiaohua6140 發表于 2020-2-22 09:12:49

這個設計膽子比較大，這么大跨度用50*50的方管會死的很慘。有專業的平衡吊梁，上阿里巴巴搜一下就可以，沒有這么干的。https://detail.1688.com/offer/40 ... f853d7b7b016a81a2df
