發布時間: 2020-2-16 21:56

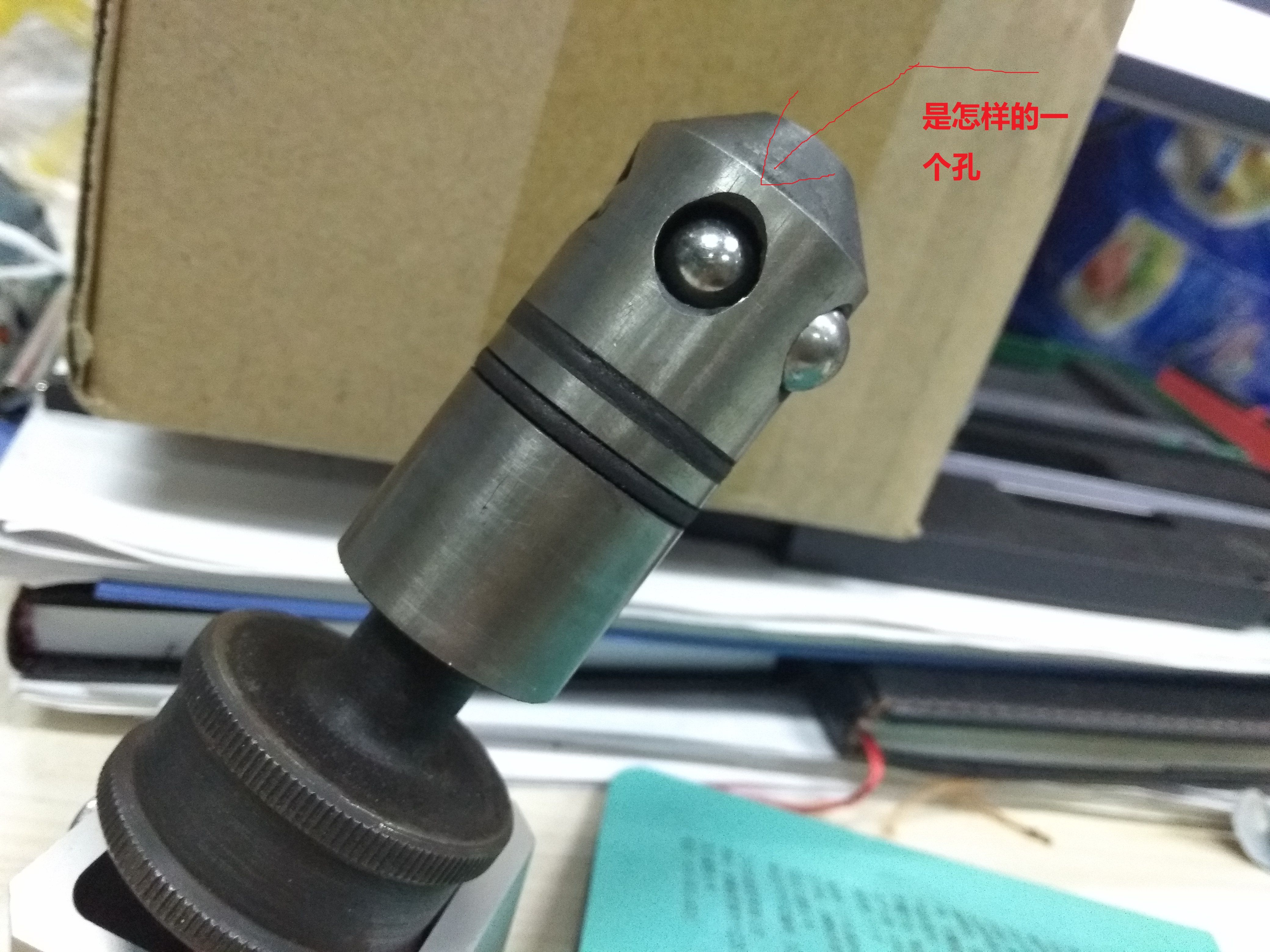

這個孔是什么樣的形狀？怎樣加工的？如何保證柱子不掉出來，還能盡可能的多露出來。這個孔是錐孔嗎？內大外小？還有一種結構是珠子不能漏進去的。例如加持螺絲批頭的那個，例如空壓機出氣口的快換接頭。外面有 ...

回復

管理團隊 發表于 2025-2-13 14:13:22

公眾號留言選取

xxtrumpf 發表于 2020-2-27 12:49:32

手頭上正好有個12的快插接頭，觀察角度有限，但沒有看到刀痕，而且個人認為，像這種大批量的產品，機加工不太合算。我個人認為是直接鑄造出來的。畢竟小球在里面是可以活動，說明洞的大小要求不是太高，唯一有要求的就是洞口尺寸，如果配備了冷裝壓力機，應該可以實現快速裝配。

zxx2008 發表于 2020-2-26 23:46:13

1.我們做過的扳手阻尼孔一般都是先打直孔，然后依次放入彈簧、滾珠，然后用工裝縮孔（用敲鉚的方式），扳手與滾珠配合面按設計角度做幾個定位點，這樣撥動扳手時就有一定的阻尼感，滾珠到達定位點后還有一定的定位功能。

知行ggw2010 發表于 2020-2-25 08:49:44

學習了，應該是內部裝配，孔小球大。

lfs123123123 發表于 2020-2-21 15:49:49

也想了解一下

menglingtao 發表于 2020-2-21 14:11:04

曾經解剖過健身器材防松銷，鉆盲孔放柱彈簧在放滾珠外面縮孔。

板磚少年 發表于 2020-2-21 10:36:34

錐形孔

yzz901014 發表于 2020-2-19 11:24:42

鈑金加工www .jigui8. com

機械社區007 發表于 2020-2-19 10:48:23

這東西也不貴吧，切開一個看看
