外螺紋小徑極限尺寸如何確定

查看數: 3728 | 評論數: 9 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

xw_f

發布時間: 2020-2-16 16:36

正文摘要:

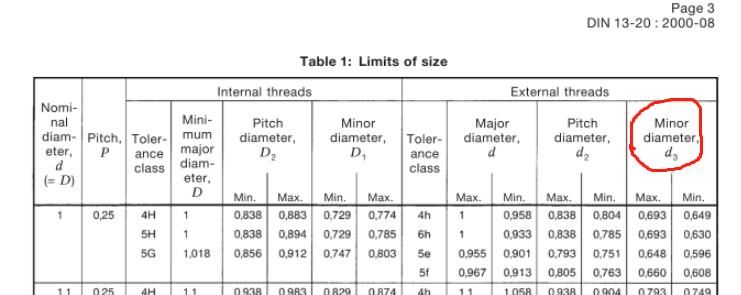

截圖為DIN13-20標準中小徑極限尺寸，其上極限按照牙底圓弧H/6確定，即d3=d2-2(H/2-H/6)=d-1.227*P(式中d3為小徑，d2中徑，d大徑，P螺距)，其下極限尺寸標準中未明確，請高手指教！ ...

回復

小鄧先生 發表于 2023-10-31 11:39:43

學習了

FKUEDEJXSQ2 發表于 2023-10-31 08:50:19

感謝分享

紅動中國 發表于 2023-10-30 12:53:07

如果是R,RC錐牙！！！小徑如何測量！！！基準平面有什么作用？？

魍者歸來 發表于 2020-2-20 19:24:19

xw_f 發表于 2020-2-19 15:15
DIN13-20關于牙底削平高度極限值有規定：Cmax=H/6,Cmin=H/7（見注釋）。如果按照這個參數來定小徑極限值， ...

螺紋小徑最小尺寸計算，應該首先保證以下條件：

螺紋中徑不得超差！！！

其他的看圖吧，不多說。

點評

xw_f

另外還有一個問題末學想請教，按照公式計算出的d3min是否滿足牙底Rmin>0.125P的要求呢？發表于 2020-2-23 20:06

xw_f

感謝前輩細心指教。末學不甚理解為何d3min要減去Td2？d3max為何不減呢？希望前輩給予進一步指教，謝謝！發表于 2020-2-22 16:44

魍者歸來

另外，國標中對d3min是沒有要求的。發表于 2020-2-20 19:28

評分

參與人數 1	威望 +1	收起理由
xw_f	+ 1	思想深刻，見多識廣！

查看全部評分

xw_f 發表于 2020-2-19 15:00:42


零分貝大衛 發表于 2020-2-17 10:52:14

.

classes_of_fit_web_catp101-102.pdf

492.63 KB, 下載次數: 8, 下載積分: 威望 -10 點

點評

xw_f

謝謝你提供的資料，但是資料與所問似乎沒有關系。發表于 2020-2-17 13:43

曉昀 發表于 2020-2-16 22:31:01

上偏差知道了，這個表中還有個誤差等級，根據誤差等級再計算下偏差。

點評

xw_f

誤差等級標準中好象沒有提供。標準有這樣的話，牙底圓弧削平高度Cmax=1/6H,Cmin=1/7H=0.125P,如果按照Cmin=0.125P來計算小徑下極限，則與標準中給定數值不符合！不知道哪里理解出問題了？發表于 2020-2-17 09:15

王益順wys 發表于 2020-2-16 17:38:02
