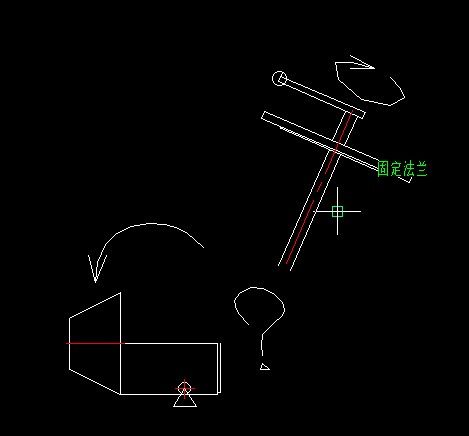

正文摘要:現在有個機構想實現頂部手柄旋轉45度，下邊的小料斗也可以轉45度，這個中間用什么機構簡單好實現，工作環境惡劣，精度要求低，請老師指教 謝謝了 我想過用圓錐齒輪能實現，但環境不允許； 想過料斗用鋼絲繩，沒太 ... |
bonetr 發表于 2020-2-23 23:00 謝謝，換向還是麻煩，我給改成農村壓水器那種擺桿式的了， |
|
本帖最后由 bonetr 于 2020-2-23 23:03 編輯 把兩個曲柄滑塊機構相錯90度連在一起，不知道能不能滿足你的要求，具體尺寸和結構形式再設計一下
|
|
這樣沒有問題的，把槽口方向改成橫向的，槽口里面配合的用一個凸輪隨動器或者軸承 |
craftsmaner 發表于 2020-2-18 00:57 香 就是200多度的環境 鋼絲繩 滑輪啥的不到抗不抗的住 |
| 27樓的感覺666 |
|
|
| 氣缸加個連桿一推不就可以了嗎 |
| 旋轉手輪改為翻轉，一級不太容易實現，可以考慮用二級傳動方式，先做成水平移動，再轉換成翻轉。 |
