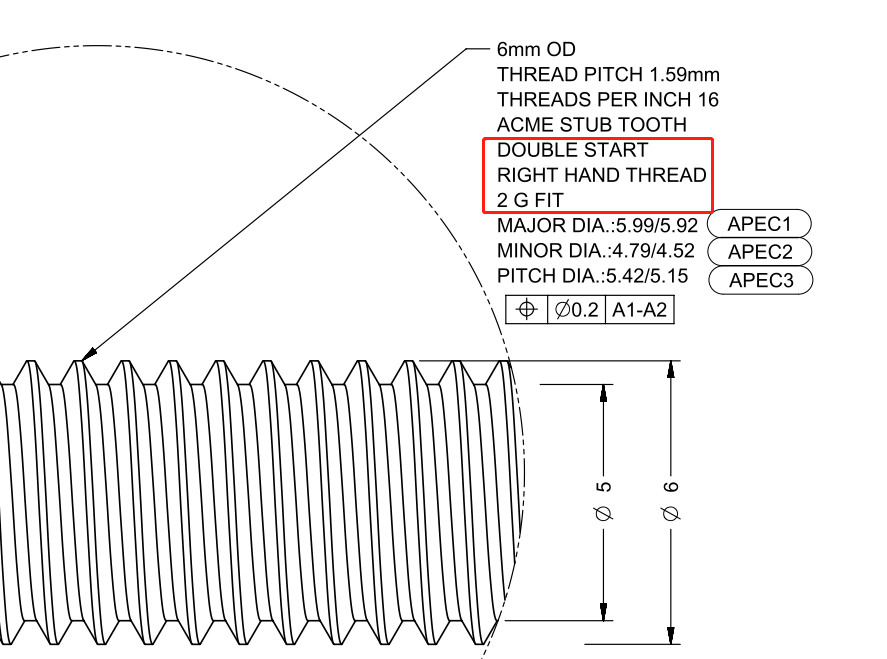

| 兩頭右旋螺紋 |
楊凱KTR 發表于 2020-2-11 20:46 對于軸零件代號應該是小寫的，如果理解為對手件的配合代號那也缺少精度等級 |
|
標注螺紋大徑和小徑，國外的圖紙有些是這么標注的。 |
|
2 G FIT 這句我的理解是螺紋的配合精度等級是G （g），因?yàn)槭请p頭螺紋，所以是2 G， 如果是單頭就只有一個G就OK，如果是3個頭，就要寫3 G FIT 了。 FIT表示配合。希望能解釋明白了。 |
|
| 右旋螺紋雙頭 |
| CLASS 2 G FIT 是螺紋等級。 |
