同軸度大把方法保證，考慮下內撐定位。

公眾號留言選取

你這個水管壁厚多少？如果是水管傳入凸緣，可不可以加工水管端面時，再加工一個小凸臺，插入凸緣，這樣端面就可以止口定位

沙鷗錦鯉 發表于 2020-2-10 16:45
大白小白說的很對，樓主可搜索下 轉槍焊機。 這個就是工件不動，焊槍旋轉。可以參考下。

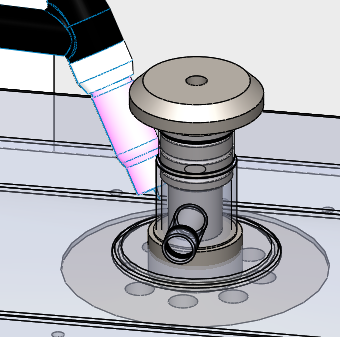

朋友可以幫我看看，這個東西怎么自動焊，謝謝！
http://www.ytsybjq.com/thread-1012009-1-1.html

這類旋轉類圓形焊接設備，我們開發過不少，TIG焊和激光焊，咱們都干過；同心度需要靠轉盤來保證，選擇合適的旋轉電機，優選DD馬達。

里面的凸緣如果不沖成邊，中壓成錐狀呢？類似背面突出的皿孔

1.從你的表述來說，水管的外徑是經過了車削加工，屬于可控范圍。
2.可以考慮凸緣的內孔包含水管外徑定位。當然因為凸緣的板厚關系，水管軸線不能保證垂直凸緣平面，這個要附加一個從上方夾緊并往下壓緊水管的機構。這個機構上下的方向和定位凸緣的旋轉臺要保持垂直關系。這個不難做到吧。
3.考慮水管上有一個歧管，看歧管的高低做特殊鎢極焊槍頭。
4.考慮還是工件旋轉，焊槍不動的形式。

最容易的做法是把焊縫改到凸緣另一面，凸緣開孔，水管設計臺階穿過凸緣，這樣外觀上，外側沒有焊縫，也美觀，焊接強度也好，定心也容易，類似三爪以水管外徑定心
原來設計焊接強度會是問題

可以考慮把電機的位置改到水管端，用水管外徑做定位，我們單位也有類似的設計
或者改成焊槍動，焊槍轉動的中心是以水管外徑做基準
