這個問題可以通過尺寸鏈的計算來分析，它是機器裝配過程中，由互相聯系的尺寸按一定順序首尾相接排列而成的封閉尺寸組。在裝配或加工過程最終被間接保證精度的尺寸稱為封閉環，其余尺寸稱為組成環。組成環可根據其對封閉環的影響性質分為增環和減環。若其他尺寸不變，那些本身增大而封閉環也增大的尺寸稱為增環，那些本身增大而封閉環減小的尺寸則稱為減環。

組裝好后，DC有配合要求的做最后的精加工，圖紙要特別標注出來

設計里減少累計公差。
設計時，千萬別指望組裝不會有誤差不會有抖動。

可調，就搞定了

在裝配中，如果某個零件通過中間一個零件和具有設計基準的零件發生關系，需要進行尺寸鏈換算。可以看看機制工藝學中的尺寸鏈相關知識，這部分知識不太好懂，自己慢慢琢磨體會。

魍者歸來 發表于 2020-2-4 21:47
所以需要計算尺寸鏈、考慮公差的分配。比如我要求D和C之間的孔，軸向不能偏出1mm，那B和C應該怎么分？假 ...

明白了，非常感謝

西京白澤 發表于 2020-2-4 21:38

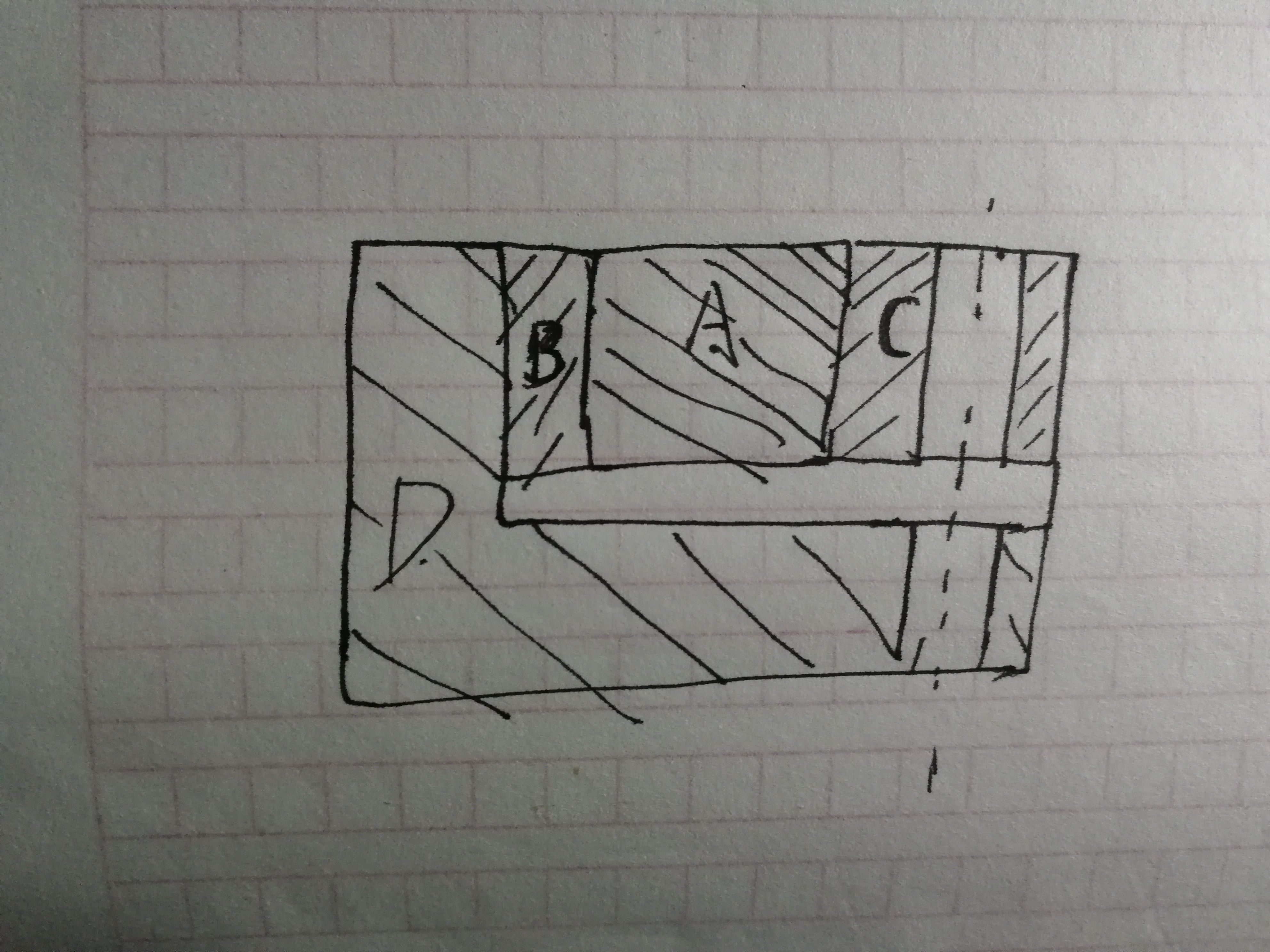

又見到前輩了，，非常感謝可考慮到實際裝配的時候D到C是無法直接配合在一起，中間是必須要通過其他的零件 ...

所以需要計算尺寸鏈、考慮公差的分配。比如我要求D和C之間的孔，軸向不能偏出1mm，那B和C應該怎么分？假如B比較容易加工，那就可以適當提高B的公差等級，這樣C的成本就便宜很多了。當然，也有比較極端的例子，比如把高精度集中到不好加工的C上，讓其他零件的成本更低，效率更高，而C委托給專攻精密方向的代理商，這樣效率更容易保證。具體的看企業的習慣和設計時的取舍。

魍者歸來 發表于 2020-2-4 21:33
我們的習慣是以D為基準，最后定位到C上。這樣就變成了比較簡單的，線性的，尺寸鏈（公差）分配問題

又見到前輩了，，非常感謝可考慮到實際裝配的時候D到C是無法直接配合在一起，中間是必須要通過其他的零件連接

我們的習慣是以D為基準，最后定位到C上。這樣就變成了比較簡單的，線性的，尺寸鏈（公差）分配問題
