僅從思路上來說，您這個傳感器上升沿應該放在電機運行的條件后面。

kuan880204 發表于 2020-1-17 11:11
, T: w' V7 P9 k' p0 _4 x. p) }大神，我試驗了下，這個梯形圖能實現我要的功能，就是有點不明白，使用上升沿做前提的話，會出現什么樣的 ...

大神，那應該怎么更改呢？水平有限，不知道怎么更改能在功能以及邏輯上都合理
$ {& @2 E1 T$ R9 _. Z; R" C0 W

冷月梧桐 發表于 2020-1-15 20:48
5 c" H; {  ~1 a9 o6 d程序有問題，后面實現運算的前提是前面的X1的上升沿，這么做容易出問題

大神，我試驗了下，這個梯形圖能實現我要的功能，就是有點不明白，使用上升沿做前提的話，會出現什么樣的問題呢？如果改成LD x1，接通X1的話，計數器會一直計數。

冷月梧桐 發表于 2020-1-15 20:48
- \3 S: I. i( Y, y" X程序有問題，后面實現運算的前提是前面的X1的上升沿，這么做容易出問題

改成LD X1嗎？如果在其他梯形圖中，啟動輸出時，是不是可以使用這種上升沿？之前看到別人的梯形圖中有使用上升沿

程序有問題，后面實現運算的前提是前面的X1的上升沿，這么做容易出問題

西門子可以用中間繼電器避免雙線圈。三菱不了解

811359242 發表于 2020-1-15 16:41

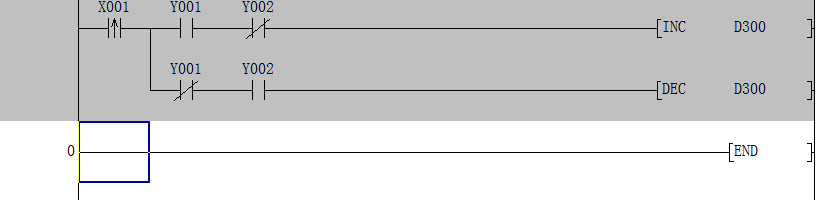

4 m8 w) ?5 f$ \圖片這個程序可以實現呀，正轉的時候是加一，反轉的時候減一

7 ^, X  l3 S% T謝謝。這樣不會形成雙線圈吧？我這沒有工控屏了，沒法試。之前我還以為需要增加其他的變量，然后再進行匯總，所以不知道怎么匯總。
5 _8 ^- z: _) f4 L. {% ~

圖片這個程序可以實現呀，正轉的時候是加一，反轉的時候減一
