3D掃描吧，掃完再上三坐標把配合尺寸準確打出來，修改一下模型。費用有點高，這種不大的零件要4000-8000左右。

拍投影照片，用cad描圖。用3d軟件設計凸輪，用cad圖來校驗設計。

17567410 發表于 2020-1-15 10:17
不能就事論事（就件論件）去了解相關動作，一定有關聯節點存在把分解開的東西關聯起來。

支持這個回復，將關聯的部件都擺出來，這樣就容易理解關系，找到數學聯系了。

日本走芯機的凸輪設計時，首確定基準點，所有配套的從基準開始，畫出時間軸X，Y軸確定尺寸行程。。。完成360度一個工作步驟！。。。下一步就是送去切割加表面硬度處理，精加工打磨精度。。。裝機調試了

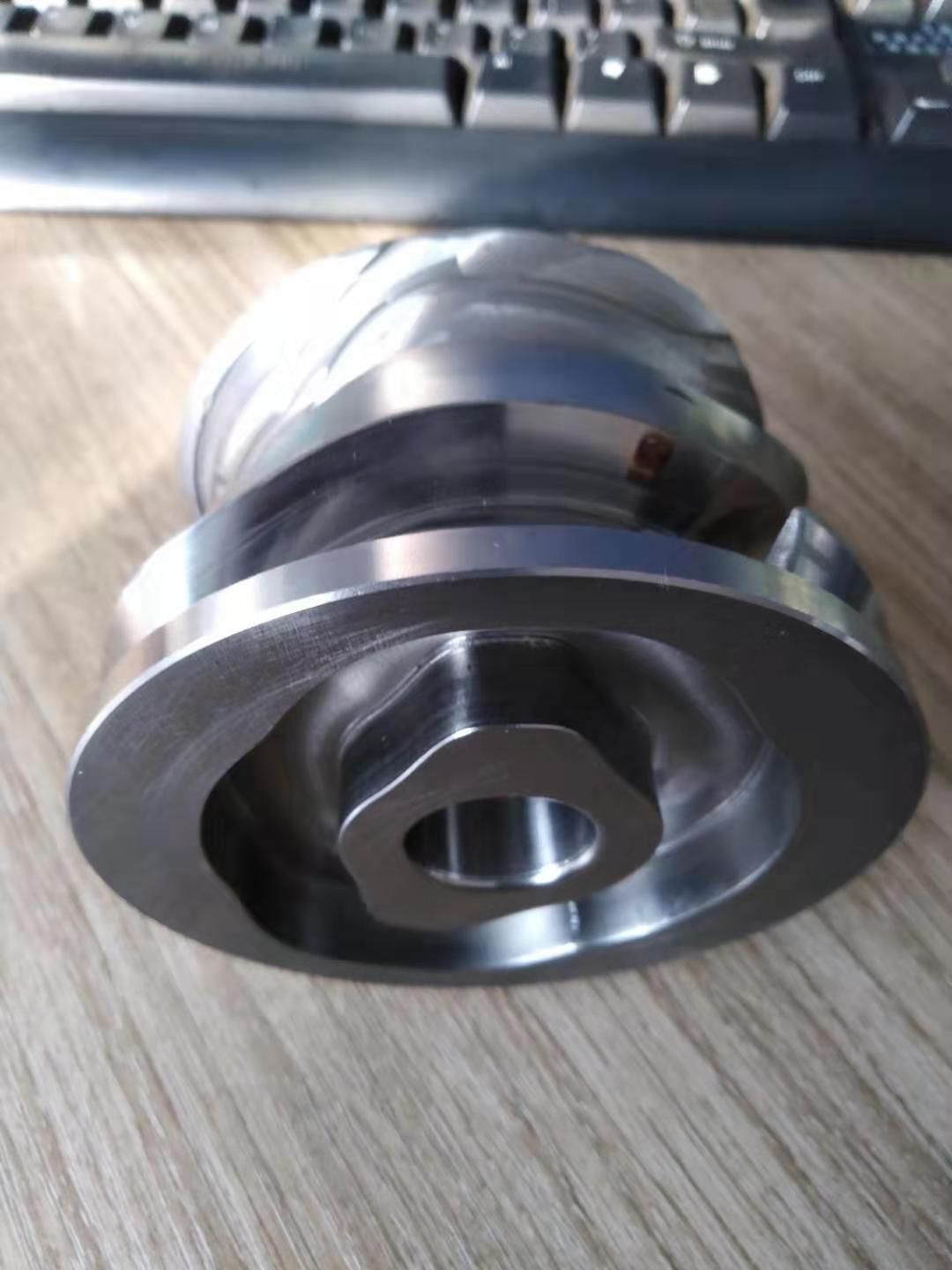

你這個沒法測繪的，凸輪是由正玄曲線生成的，加工完成后沒法測繪

這種測繪不方便，最好是找家三坐標掃描打點的加工點，逆向打點掃描出來。

不是有個行業叫3維抄數的嗎？可能表述有誤，但我感覺就是給個樣品，然后他會把3D數據做出來。

學渣渣 發表于 2020-1-15 13:30
貴單位自己有加工這種凸輪的設備嗎？

有加工弧面凸輪的設備，我們是專業搞弧面凸輪分割器的，另一端的平面凸輪，用常用的數控加工中心就能搞定

貴單位自己有加工這種凸輪的設備嗎？

0到360度有推程，回程，角度和距離，具體還要測繪的，最簡單的就是掃描逆向建模
