見過電動卷簾門吧，用這個原理

大白小白 發表于 2020-2-4 14:27
如果要用到某種結構，如何檢索？

關鍵字檢索啊
比如rotation

這個題夠難的，好像無解吧？期待有大咖能解決

機械制鳥 發表于 2020-2-3 12:02
MH01-1006A Mechanism for converting continuous rotation into 90 deg. oscillat...
http://www.ytsybjq.com ...

如果要用到某種結構，如何檢索？

MH01-1006A Mechanism for converting continuous rotation into 90 deg. oscillat...
http://www.ytsybjq.com/thread-386712-1-1.html
(出處: 機械社區)
這個挺好玩的
MH01-1005A Mechanism for converting continuous rotation into 90 deg. oscillat...
http://www.ytsybjq.com/thread-386711-1-1.html
(出處: 機械社區)

還有這個

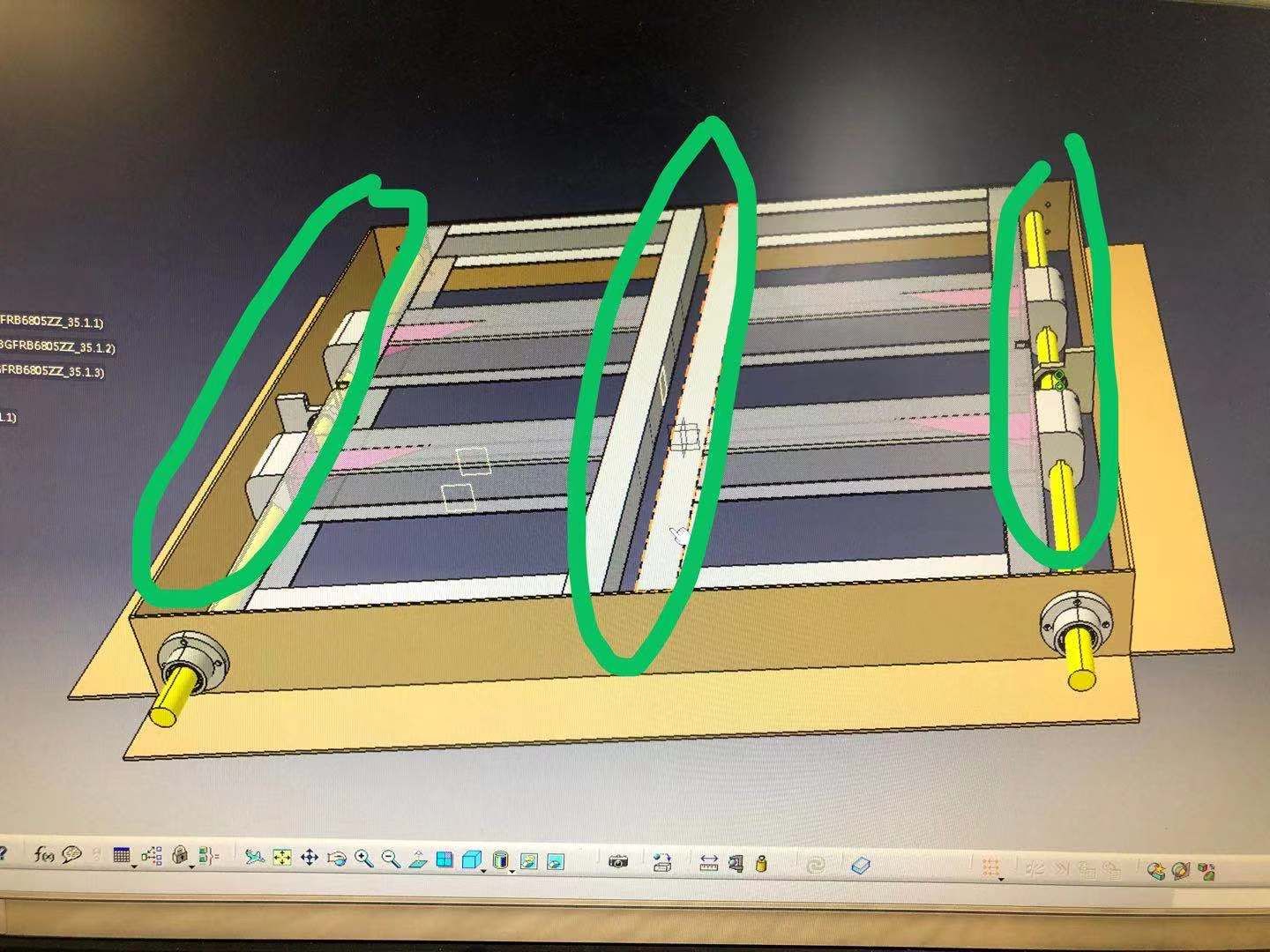

因為厚度的問題，在同時翻轉時如果縫留的過小，會有干涉，如果縫留的過大，則不好看并且有安全隱患。
所以，如果厚度是50左右，那么用旋轉的話肯定是不能一次動作就到位的。
那么，現在要問的是，樓主對于這個機構是必需要上下翻轉嗎？
這個上翻和下翻的目的是什么？
如果只是開個孔，好讓后面有什么物件從孔中通過進行下一步動作，那么，其他朋友說的平移開孔也是可以的。
如果非要上下翻，那么肯定是要用到這兩扇小門來進行輔助后面的動作，可以描述一下嗎？
因為在完全不了解各部件的功能的前提下，給不了完美的建議。

小馮小馮 發表于 2020-1-14 14:26
扭矩問題已經解決了，現在主要是結構問題和兩側縫隙的問題，冥思苦想，沒有很好的方案將其封住， 因為它 ...

用搭接結構，就像窗戶那樣窗框的半邊搭在另一扇窗框的半邊

2秒。。有點太快了  感覺   這個沖擊就蠻大了

干什么開啟時間必須控制在2秒之內？你可以算一下2秒門扇開90°的線速度是多少？扭矩又是多少？然后又從最高速瞬間降到0，剎車載荷會是多少？估計用不了幾次門扇就會散了。
