這種XY移動平臺怎么設計

查看數: 16832 | 評論數: 20 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2020-1-13 23:31

正文摘要:

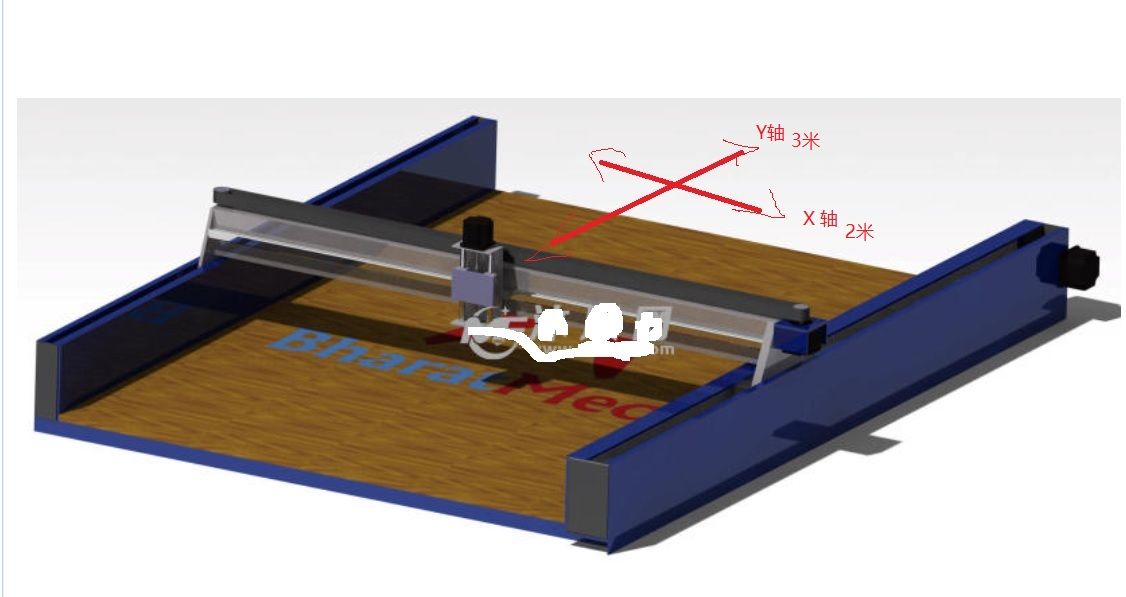

如題,見圖片,X軸橫向2米,Y軸3米,最大負載50KG

回復

我在飛 發表于 2020-2-7 09:04:39
樓主的技術要求太少了啊,運行速度,定位精度,機體平臺設定高度及外形尺寸,預期成本等。。。。。
yancnc 發表于 2020-1-23 21:56:11
精度 速度???
Harrygu 發表于 2020-1-22 08:47:39
遠祥 發表于 2020-1-14 16:53
長距離移動適用于齒輪齒條傳動。
樓主X軸還好說,一臺電機配減速機搞定,難點在于Y軸,兩側跨度大,雙電機 ...

請問大俠,同步換向器是怎么樣一個結構
200904105239 發表于 2020-1-18 10:04:45
要求速度跟精度?走軌跡還是點對點搬運
左目之傷618 發表于 2020-1-18 09:22:25
桁架機械手
上弦月zh 發表于 2020-1-16 15:38:27
你搜下裁切機,同步帶加直線導軌
kangproe 發表于 2020-1-16 15:35:31
很成熟的結構了。
前景錢 發表于 2020-1-16 14:45:16
一般常用同步帶+導軌
風之鯤 發表于 2020-1-15 20:27:02
本帖最后由 風之鯤 于 2020-1-15 20:31 編輯

玩過X軸行程6米,Y軸行程12米,Z軸行程3.5米的桁架。X軸好辦,常規操作即可,主要是Y軸兩邊要有個同步機構,可以是雙電機同步,也可以是一個動力,輸出到兩邊的方式同步,希望能幫到你。實際精度打表,重復定位精度0.1以內(實測)。Z軸負載800kg都沒問題,各軸的最高速度可達1米/秒。
