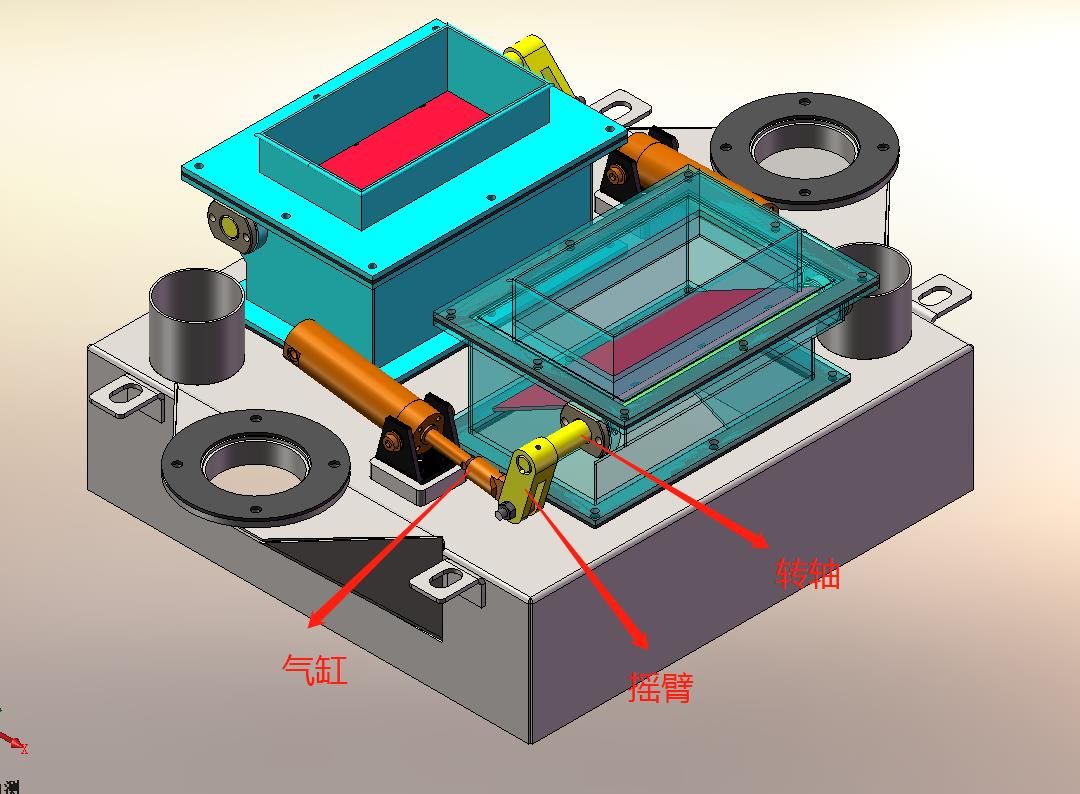

正文摘要:如圖，氣缸通過搖臂驅動轉軸往復旋轉，實現閥板的開閉。原始結構，搖臂與轉軸之間通過鍵連接，使用中發現，時間長了，鍵從鍵槽中滑出來了。現在需要優化此處結構，初步想了個改進的結構，有什么更好好的簡易的改進結 ... |
| 用螺絲夾持也可以 |
| 軸做成帶臺階的，防止搖臂往里面竄動，軸上加個螺絲孔，直接加個擋片鎖緊就行 |
| 支持9樓的做法 |
| 看了這么多覺得鍵槽不銑通是最簡單 最合理的 |
| 軸上的鍵槽不要銑穿就好了 |
去缸活塞泵 發表于 2020-1-7 17:10 不錯的方法 |
去缸活塞泵 發表于 2020-1-7 17:10 軸頭較短，鍵槽直接銑通了 |
| 同意5樓說法 |
| 9樓的方法可以，軸上的鍵槽不要開通，用雙 圓頭的鍵 |
