鈑金建模--求教

查看數: 3832 | 評論數: 5 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-1-7 11:43

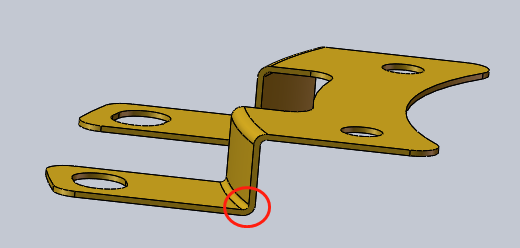

用鈑金的方法建立這樣一個模型我自己建模的時候，紅色部分進行邊線法蘭的時候提示圓弧面無法進行。求教這個模型該怎樣用鈑金的方式進行建立我自己走到這里就弄不來了 ...

回復

冰凌bl 發表于 2020-1-7 13:51:34

811359242 發表于 2020-1-7 13:48
我也不會，你發現沒你第一個折彎和圖紙都不一樣

第一個模型是拉升建模建立的，圖紙是這個模型直接出的圖，只是現在需要一個展開圖，所以就........

這種件準確的叫法是沖壓成型件，折線是弧形的折不出來，即使個別角（比如圓板邊線折彎）折出來也展不開，即使能展開（比如筒側截面線折彎）尺寸精度也差。退一萬步講，即使有精確的展開圖，也不安展開圖下料。發表于 2020-1-8 10:54

811359242 發表于 2020-1-7 13:48:45

我也不會，你發現沒你第一個折彎和圖紙都不一樣

深藍色清風 發表于 2020-1-7 13:43:26

拉伸成型，然后轉換成鈑金？你看這樣行不

冰凌bl 發表于 2020-1-7 13:38:12

yhy9918 發表于 2020-1-7 13:34
用成型工具試試

大神有沒得空，求詳細指導步驟，鈑金這一塊基本沒用過，復雜的不太會

yhy9918 發表于 2020-1-7 13:34:16

用成型工具試試
