求可靠的防落機構

查看數: 9051 | 評論數: 19 | 收藏 1
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2020-1-7 10:31

正文摘要:

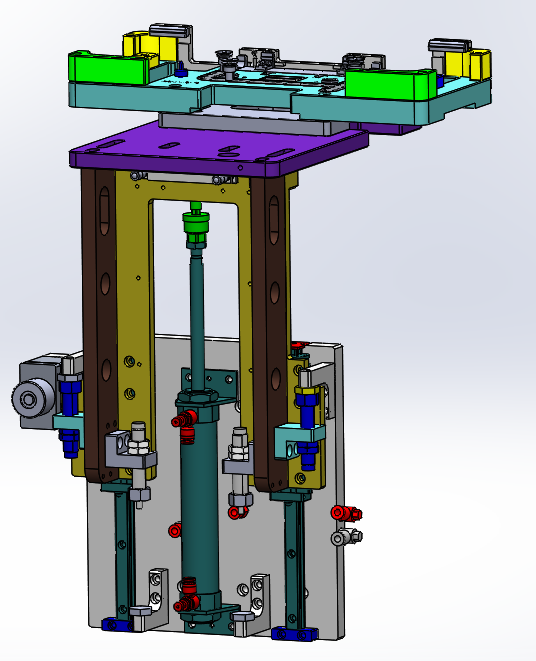

在設計一套頂升機構的時候遇到一個問題,就是在先斷電后,氣壓緩慢下降的情況下怎么防止已經頂升的部分滑落下來,想聽聽大伙有沒遇到同樣的問題,怎么解決的。 ...

回復

龍戰于野438 發表于 2020-1-21 09:14:35
遠祥 發表于 2020-1-7 19:24
樓主可以選用三位五通,中封型電磁閥,氣缸伸出后封閉保持住,使重物不會掉落。

中封只能短期保持不落,長期有問題,目前用氣缸加機構自鎖
舉起你的爪子 發表于 2020-1-9 15:59:54
用鎖緊氣缸
遠祥 發表于 2020-1-7 19:24:38
樓主可以選用三位五通,中封型電磁閥,氣缸伸出后封閉保持住,使重物不會掉落。
sunbin00 發表于 2020-1-7 16:04:18
端鎖氣缸   或加個模組鎖死
順子93 發表于 2020-1-7 15:54:25
升到一半斷了電,斷了氣,制動結構還有用不?
龍戰于野438 發表于 2020-1-7 15:37:19
七曜神權 發表于 2020-1-7 13:49
一般來說中封的電磁閥就能滿足要求了。。
不行就再配合自制一個制動結構,用彈簧式單動的氣缸,斷氣后自動 ...

目前就是采用這種結構,感謝!
龍戰于野438 發表于 2020-1-7 15:36:21
fangyunsheng 發表于 2020-1-7 13:59
方法有這么幾個:
1. 中封電磁閥,短時間防止掉落,樓上都提到了;
2. 增加配重,簡單的就是用彈簧或者鋼 ...

很詳細,感謝
fangyunsheng 發表于 2020-1-7 13:59:01
本帖最后由 fangyunsheng 于 2020-1-7 14:05 編輯

方法有這么幾個:
1. 中封電磁閥,短時間防止掉落,樓上都提到了;
2. 增加配重,簡單的就是用彈簧或者鋼絲輪結構克服重力,使它自然狀態下就是頂起的;
3. 更換氣缸為鎖止氣缸,更換這種氣缸應該是改動最小的方式,不過要重新買氣缸。這種氣缸能自己抱緊氣缸桿,需要通氣才能打開。這種氣缸到費斯托去找,下面圖片是網上搜到的。4. 就是大俠們提到的機械鎖死方式,這種結構應該就比較多了。
5. 搜索滑軌鎖緊器,跟上面的鎖止氣缸差不多原理,就是能讓滑塊鎖緊在滑軌上。
鎖止氣缸結構圖如下:





七曜神權 發表于 2020-1-7 13:49:35
一般來說中封的電磁閥就能滿足要求了。。
不行就再配合自制一個制動結構,用彈簧式單動的氣缸,斷氣后自動頂出來,像插銷或者卡槽來卡死機構。
