發布時間: 2020-1-6 09:21

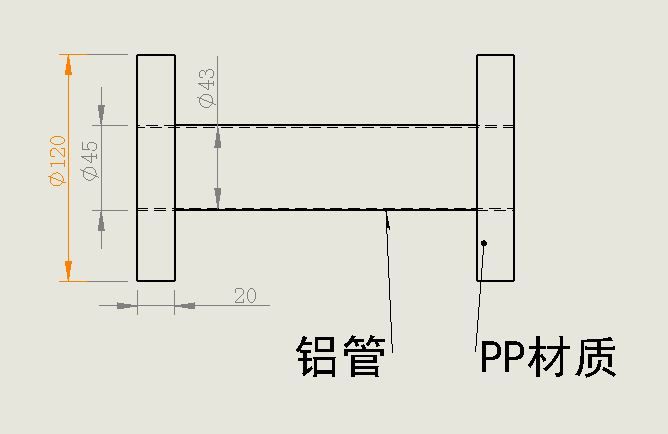

需求：設計一款滾筒，用于裝載繞軸細線（說白了，就是線軸）設計：因條件限制，筒子的采用薄鋁管和PP環裝配完成，相關尺寸見下圖鋁管和PP之間是M45x0.5的螺紋連接（管壁只有1mm，不能車更深的牙），同時用502膠水 ...

回復

金龍精工 發表于 2020-1-13 22:01:46

不解決材料問題，想其他辦法也無用，量大開模，量小市場上找符合這個規格內徑43，或者小于43，外徑大于45，找到合適材料加工一道工序即可，實在找不到內外圓加工。螺紋0.5的牙連接PP材料，我是不會這么設計。

郭方昆 發表于 2020-1-13 18:50:21

試一下漢高樂泰的638螺紋膠。一定要買行貨才有效果。

好的。多謝！發表于 2020-1-13 20:57

郭方昆 發表于 2020-1-13 18:48:44


靜待瓜熟 發表于 2020-1-8 09:44:49

在尼龍環端面內孔倒角，裝配后鋁管用治具漲口

你這也是一個方法，但會增加很多工序和專用設備。目前正在用我現在的方法試發表于 2020-1-9 10:47

時尚農夫 發表于 2020-1-7 20:36:13

在pp內加2個或4個凹孔，再做一個治具，利用鋁合金的易拉伸特性，鋁管結合位壓入PP凹孔孔內，配合膠水，可以防止打滑

cool44 發表于 2020-1-7 19:30:48

鋁管翻邊鉚固。

遠祥 發表于 2020-1-6 19:39:07

膠水可以考慮用AB強力粘接，適用于塑料與金屬。

花漫水鄉 發表于 2020-1-6 17:04:07

gxs20601 發表于 2020-1-6 14:20
沒有太理解，您的意思在PP擋邊外再加工類似螺母的并緊嗎？

前提是鋁管中空的話，可以在鋁管徑向（軸線垂直方向）開孔，PP徑向也要開螺紋孔，用螺栓把鋁管與PP連接起來，其實就是個銷子，只是螺栓方面拆卸，不知可行不
