發布時間: 2020-1-4 11:41

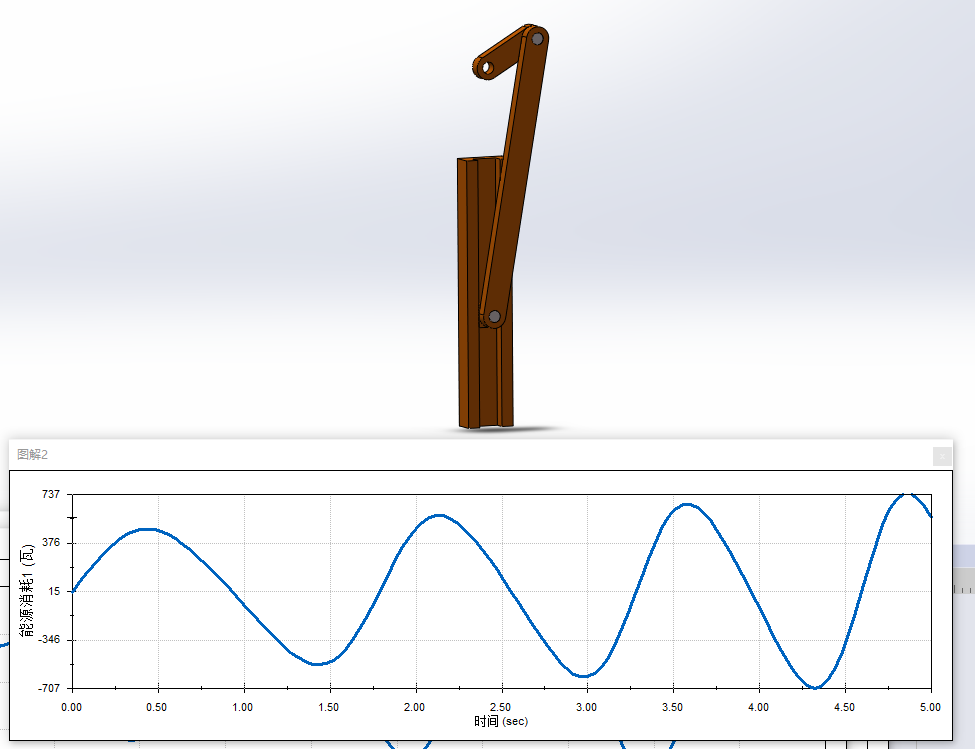

正文摘要:各位大俠，曲柄滑塊機構驅動功率怎么計算啊？ 我做了個模型用軟件模擬了一下，將負載以力的形式加載滑塊上，顯示驅動馬達耗能圖如下。 那么驅動功率是737W，還是737+707w?這樣要是不乘個安全系數，安全系數去多少合 ... |
| 負功是什么意思？是表示機構對外輸出功嗎？計算驅動功率從負載端開始計算，中間過程細節不用考慮，只考慮摩擦熱損耗，就能推算出所需電機功率。 |
遠祥 發表于 2020-1-4 18:02 謝謝  |
| 樓主沒有告訴尺寸，無從算起，反正計算原理如下：從力學分析 有效分力Ft=Fcosa=Fsinγ 有害分力Fn=Fsina=Fcorγ 顯然，壓力角a角越小，或者傳動角γ角越大，使從動桿運動的有效分力就越大，對傳動就越有利。由于傳動角γ便于觀察和測量，工程上常以傳動角γ來衡量連桿的傳動性能。 |
