遠祥 發表于 2020-1-2 19:57
注意連桿成一條直線后，會出現卡頓的現象，會轉不過去的。

不是只有當搖桿作為原動件才會出現死點嗎？有些懷疑你這個觀點，歡迎討論啊

曲柄滑塊呢，加帶彈簧。

注意連桿成一條直線后，會出現卡頓的現象，會轉不過去的。

魍者歸來 發表于 2020-1-2 13:27
感覺做成鐘擺結構更省錢啊

鐘擺的重力力臂太小了。

感覺做成鐘擺結構更省錢啊

不知道具體用途是啥，設計任務的基本目的和條件，感覺有些復雜了。

太麻煩了，成本也高，想一想簡單點的方法吧，要電磁鐵就可以解決的問題就不要加這么多東西，又貴又容易出問題

學習

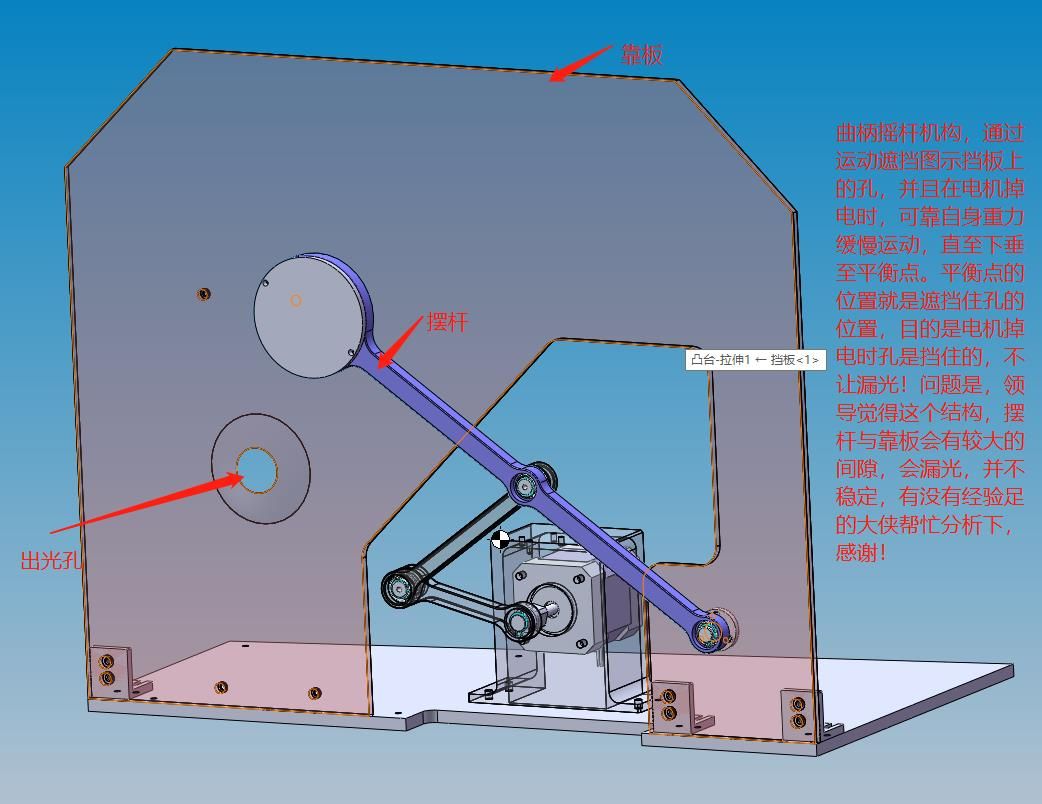

|千里馬尋伯樂發表于 01-02 11:29你這個結構連桿旋轉點晃動肯定是有的，領導說的沒錯。除非增加運動軌跡導向減少間隙。<br>
電機端小同步輪驅動大同步輪，把遮光板固定在大同步輪上，比用曲柄連桿機構簡單節省空間，控制也簡單。<br>
如果可以用氣缸，選擇一個擺尾型氣缸，氣缸兩點運動驅動搖臂，把遮光板固定在搖臂上，氣缸推拉驅動搖臂一開一關更簡單。<br>
方法很多的，多想想比曲柄連桿簡單的結構。

謝謝大俠指點！
