發布時間: 2020-1-2 09:13

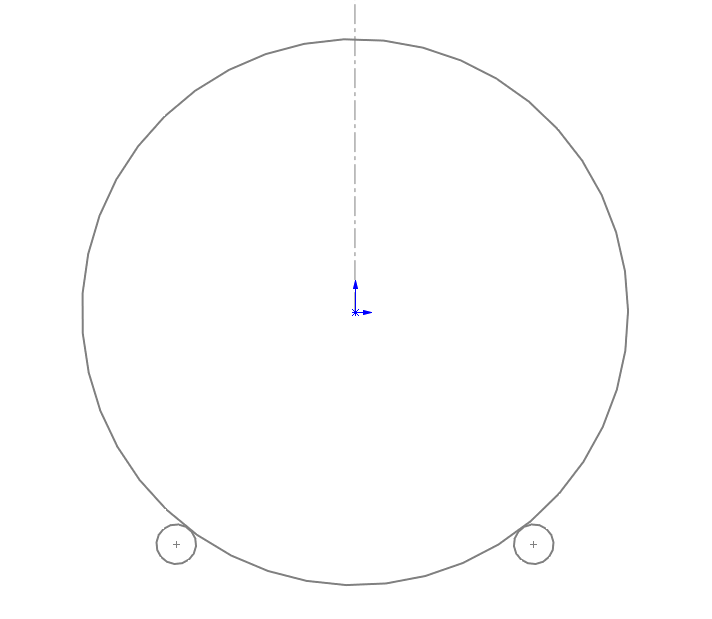

正文摘要:本帖最后由 andyany 于 2020-1-2 09:21 編輯 有個圓盤，直徑300mm，厚20mm，材質鋼，重量11kg。 需要在豎直平面內轉動。整個360度有20個工位。先給每個工位上料，然后開始每個工位操作30s，然后圓盤旋轉，切換到 ... |
siaoma3160 發表于 2020-1-2 09:40 摩擦輪啟動加速度過大的話有可能會打滑，不大的話，一般不會打滑 |
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
 andyany
| + 1 |
|
本帖最后由 xxtrumpf 于 2020-1-2 13:38 編輯 圓盤外圓面粗糙度如何？毛坯還是粗加工？工作時間30秒，工件受不受力？乙的方案完全是理論可行，如果出現滑動怎么辦。滾輪包膠，那么圓盤穩定性又收到影響。甲的方案：圓盤中心軸處設計軸承和軸，用電機驅動。這個前期需要調試多長時間？ 如果能躺著加工的話，更安全，旋轉也更靠譜。只需要考慮初定位即可。 |
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
|
andyany
| + 1 | 熱心助人，專業精湛! |
|
1. 圓盤中心可以挖孔減輕重量嗎？ 然后直接中心加驅動。不要下面的支撐了。 2. 下面的支撐會干涉工位嗎？ |
|
既然每18°要停下來工作30S，那就可以做個固定結構，轉——咬住30S松口——轉，來回循環 其實甲的方案我都覺得不太行。畢竟壓力只在三點的話，扛不住稍微長時間的工作的。 |
|
甲的設計中規中矩沒有問題，乙的設計方案屬于摩擦輪驅動，具體會不會打滑由兩摩擦輪之間可提供的最大摩擦力和負載需要的最大加速度決定。另外即使采用摩擦輪驅動也需要中心軸來實現“扶住”，只不過中心軸上不需要驅動裝置，不知道你帖子中說的圓盤需要“在兩側扶住”是什么意思。 純屬個人看法，歡迎討論 |
