基準沒問題，中心線實際找不到，即使標在那  也是要用外圓做基準

首先，基準標注錯誤，應該是軸線而不是圓柱面
區別：當被測端面對基準軸線存在端面圓跳動誤差時，則被測端面必然存在垂直度誤差，反之，當端面存在垂直度誤差時，端面圓跳動誤差卻可能為零
應用上來講：標注端面垂直度公差可以控制端面圓跳動和端面平面度誤差。在設計時，對一般起固定聯接作用的端面，應優先采用端面圓跳動公差，因為這樣檢測方便，例如，安裝滾動軸承的軸肩，齒輪坯端面等。當對加工定位作用比較重要的端面，應采用垂直度公差，以便同時控制平面度誤差。如車床花盤端面、立車工作臺面等。

確實如此，基準應該標注在軸心線上。

同意7樓
總結：
1、基準應該取導出要素——中軸線
2、有端面圓跳動的標注方式，垂直度要求比圓跳動要求更高

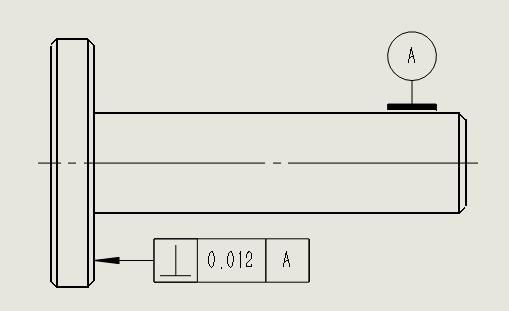

這樣標注的基準應該是圓柱體的中心線嗎？

基準給的不太對，無法檢測

樓主你看看基準應該是中心線。
端面垂直度限制整個端面對基準軸線的垂直情況。公差帶是垂直于基準軸線兩平行平面之間的區域，它不僅限制了整個被測端面對基準軸線的垂直度誤差，也限制了整個被測端面的平面度誤差。
端面圓跳動僅僅限制被測圓周上各點的位置誤差和在該圓周上沿軸向的形狀誤差，而不控制整個端面的平面度誤差和垂直度誤差。
當被測端面對基準軸線存在端面圓跳動誤差時，則被測端面必然存在垂直度誤差，反之，當端面存在垂直度誤差時，端面圓跳動誤差卻可能為零。
所以，標注端面垂直度公差可以控制端面圓跳動和端面平面度誤差。在設計時，對一般起固定聯接作用的端面應優先采用端面圓跳動公差，因為這樣檢測方便，例如，安裝滾動軸承的軸肩，齒輪坯端面等。當對加工定位作用比較重要的端面，應采用垂直度公差，以便同時控制平面度誤差。如車床花盤端面、立車工作臺面等。

隨便找的一個機械手冊的截圖

具體我也說不清楚，像樓主那樣標注端面跳動感覺沒多大意義。

這個面在沿A軸旋轉的時候，跳動完了好像就是垂直度
