都是高手，學習了。

哈哈！想的復雜了!其實木有學過傳統電路的人倒容易明白PLC的基礎程序。一般連接PLC的外部按鈕輸入X都是常開的，然后到了PLC的程序里可以認為這個X有常開和常閉觸點。其實就這么簡單！

想學就買個plc，什么不懂上機 一試就都 明白了.

蘇州裝配工 發表于 2019-12-28 23:33
懶得掛人但是真的
lurenyi 就是瞎說一堆.....

嗯，是我錯了

歲月如刀斬紅塵 發表于 2019-12-29 12:15
難道是我看的教程有問題？我看的教程（三菱PLC教程，難道不同系統還不一樣嗎？）上寫的是：PLC內部是常閉 ...

你用軟件模擬一下也不至于這樣
' Y+ L: t8 q5 V9 |4 t$ \0 X

蘇州裝配工 發表于 2019-12-29 11:29
# C! [4 K" B5 H9 I  c4 z! l* R. SX2在plc內部取的常閉信號啊，x2這個按鈕沒接通時候plc取x2的常閉信號是通的………

難道是我看的教程有問題？我看的教程（三菱PLC教程，難道不同系統還不一樣嗎？）上寫的是：PLC內部是常閉的，要斷開，Y1才能閉合。周一上班去問下公司搞電的。
9 v9 M1 t4 y3 N$ f

歲月如刀斬紅塵 發表于 2019-12-29 00:27

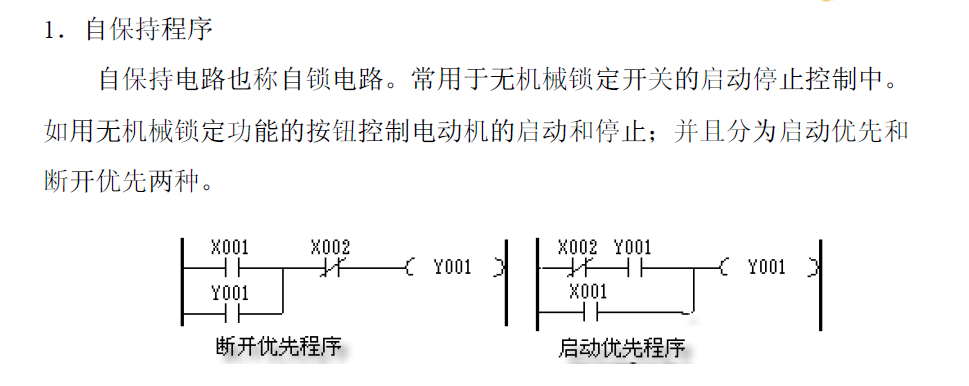

$ E  f( u8 k! s6 @3 u你發的這個有點看不懂，就第一個圖，物理觸點全部接常開，也就是說X1和X2默認是不得電的狀態，如果要啟動 ...

, P0 i. G  Q7 H8 J8 l9 N/ OX2在plc內部取的常閉信號啊，x2這個按鈕沒接通時候plc取x2的常閉信號是通的………

蘇州裝配工 發表于 2019-12-28 23:53
, I+ N! a$ ]; F' j* d1 d物理接點X 有常開常閉狀態
在plc這個接點為了區分暫時叫他觸點也有常開常閉兩個狀態
- v& N9 ?7 W% d$ w5 r$ R( M+ v狀態表就是

1 J8 F* g; O! e/ m你發的這個有點看不懂，就第一個圖，物理觸點全部接常開，也就是說X1和X2默認是不得電的狀態，如果要啟動Y1的話，應該要同時把兩個物理觸點閉合吧
) q6 e: u0 z9 b& |  U3 ^' B, ^

物理接點X 有常開常閉狀態
' L$ j$ w- B$ \3 A! {  v在plc這個接點為了區分暫時叫他觸點也有常開常閉兩個狀態
狀態表就是
物理接點 開   觸點開   結果是 開   導通
# T, l; e# d' G8 J物理接點 開   觸點閉   結果是 閉   斷開
物理接點 閉   觸點開   結果是 閉   導通
物理接點 閉   觸點閉   結果是 開   斷開
! C! b; v; i+ V0 [----------------------------------------
! C1 d6 V* x9 e% W' B* y% ^然后你那個圖想實現功能就是X1 X2 物理接線接線都是常開點接線，不存在lu分析的所謂的接常閉保證神馬 落線安全問題...
