發布時間: 2019-12-23 12:04

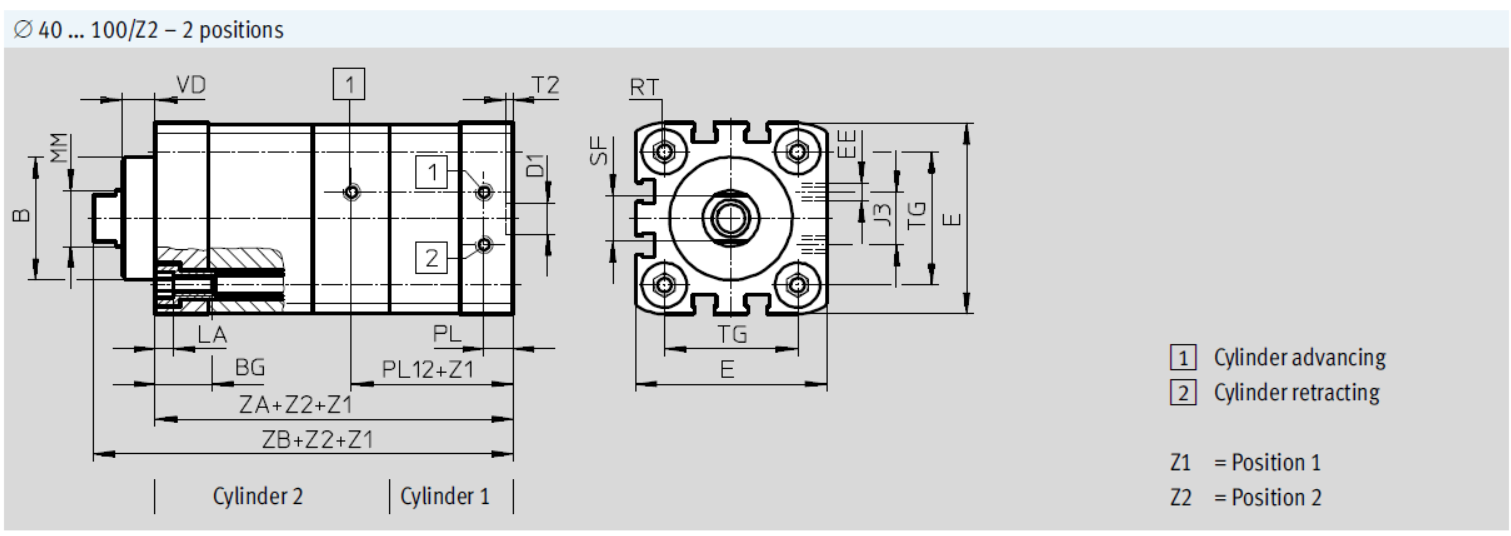

正文摘要:最近項目遇到一個問題，使用了FESTO的的三位置氣缸，型號是：（539697）ADNM-63-A-P-A-50Z1-150Z2。 使用兩個電磁閥進行三位置的動作，一個兩位五通雙電控的，另外一個是兩位三通單電控 ... |
|
本帖最后由 liuxingk 于 2021-3-6 09:04 編輯 用這個氣路可以！第一段氣缸上部和底部供氣，第二段氣缸上部斷開中間供氣，回程底部供氣 |
| 專業生產Y型接頭FESTO各型號匹配 |
|
|
keyman 發表于 2019-12-24 14:34 你這圖畫的也太節省了，把不該省的信息全給省了！ 兩個氣動閥的機能也要畫出來，氣動閥的排氣口接的氣缸那個口？ |
| 電磁閥用錯了 |
新新小生 發表于 2019-12-24 13:59 描述的還不夠清楚嗎？ |
keyman 發表于 2019-12-23 14:55
|
曉昀 發表于 2019-12-23 14:01 大哥，第一張圖片就是啊，兩個1是進氣口，2是排氣口，我就按照圖上借的，不行啊，氣缸內部憋氣 |
| 肯定是管路接線有問題，建議兩個電磁閥都用兩位的，不要一個兩位，一個三位這樣混搭。 |
