鷹頭貓 發表于 2019-12-30 11:33

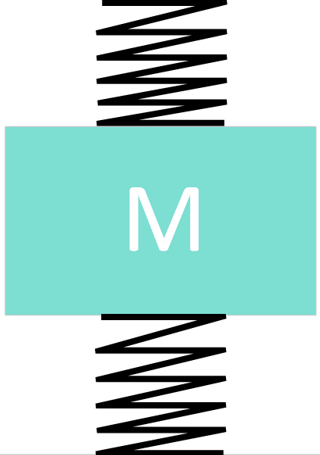

M中間裝個直線軸承+導桿就行了吧

你好，請問直線軸承和質量塊應該怎么固定呀。。

RanoS 發表于 2019-12-18 08:19
你好，請問彈簧加的導向桿大概是什么樣子的。。 我感覺沒搜到合適的。。

相當于你的彈簧是軸套，導桿是軸，只是間隙大點。兩端彈簧外導向相當于彈簧是軸，外邊是軸套

RanoS 發表于 2019-12-30 11:27
你好，這樣的話就是相當于給質量塊加了一根導向桿是嗎？  這樣滑動的話，摩擦會不會太大了。

導桿直徑略小于彈簧內徑（比彈簧內徑小個兩三毫米），質量塊M上的洞開的直徑大一些，只有安裝彈簧端頭的地方直徑和導桿直徑差不多。這樣導桿和質量塊M基本不接觸，摩擦力應該不會多大

M中間裝個直線軸承+導桿就行了吧

siaoma3160 發表于 2019-12-30 10:25
中心可以開洞的話，彈簧中軸線一根導向桿貫穿就可以了

你好，這樣的話就是相當于給質量塊加了一根導向桿是嗎？  這樣滑動的話，摩擦會不會太大了。

RanoS 發表于 2019-12-27 18:26
如果中心可以開孔的話，外部還需要另加導向嗎？  請問有類似的圖嗎。。我理解能力比較差，能否指導一下。 ...

中心可以開洞的話，彈簧中軸線一根導向桿貫穿就可以了

siaoma3160 發表于 2019-12-20 14:38
彈簧中心加導向桿，導向桿穿過上下彈簧中心、質量塊（如果質量塊可以中心開洞的話），這樣保證彈簧不會左右 ...

如果中心可以開孔的話，外部還需要另加導向嗎？  請問有類似的圖嗎。。我理解能力比較差，能否指導一下。。

機甲金龍 發表于 2019-12-20 14:23
以前做過這個，上左右各一個彈簧， 下2個彈簧帶導向軸，

你好，請問彈簧帶導向軸是什么樣子的，方便指導一下嗎？

彈簧中心加導向桿，導向桿穿過上下彈簧中心、質量塊（如果質量塊可以中心開洞的話），這樣保證彈簧不會左右晃動；如果質量塊中心不可以開洞，導向機構加在質量塊外圍，保證質量塊不會左右晃動。
