遠祥 發表于 2019-12-15 16:28

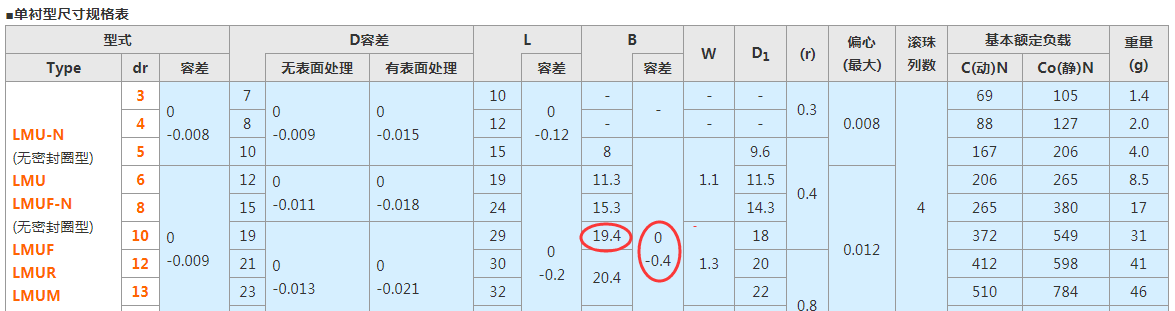

最好按B的尺寸，有下差小幾絲。

1.3的卡槽，估計卡簧厚度才1.0左右。所以這個板厚的公差按20來做，+-0.1都是沒問題的。

20-0.1

最好按B的尺寸，有下差小幾絲。

Cavalier_Ricky 發表于 2019-12-13 20:00
樓主，你應該先學習一下那個W尺寸的槽，為什么是1.3，就會明白B為什么是這么蹩腳的19.4，然后就會明白這個 ...

多少晃蕩點也沒事

樓主，你應該先學習一下那個W尺寸的槽，為什么是1.3，就會明白B為什么是這么蹩腳的19.4，然后就會明白這個樣本的標注法本身就是錯誤的。

然后你就會明白該設計多厚的板子去固定這個了。

板子厚度的精度？你想想看想往這個板子的眼兒里插進去的東西是干什么的。

幾乎沒有軸向受力才對。

為什么只能說是幾乎而不是完全沒有？自己用手推一推拉一拉就知道了。內部結構決定的。

光軸偏粗了，都可以當單向滑溜、單向無牙絲桿用了。


順便問一下樓主：一般的軸用擋圈，軸徑19~23上面用的，厚度是多少？

25的，兩面锪平保靠，20的如果是負差或者不平就不好了。又采用這個尺寸的軸承這個板件不能太大，如果板面質量好22的也行。
