同步輪設計

查看數: 8846 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-12-3 17:53

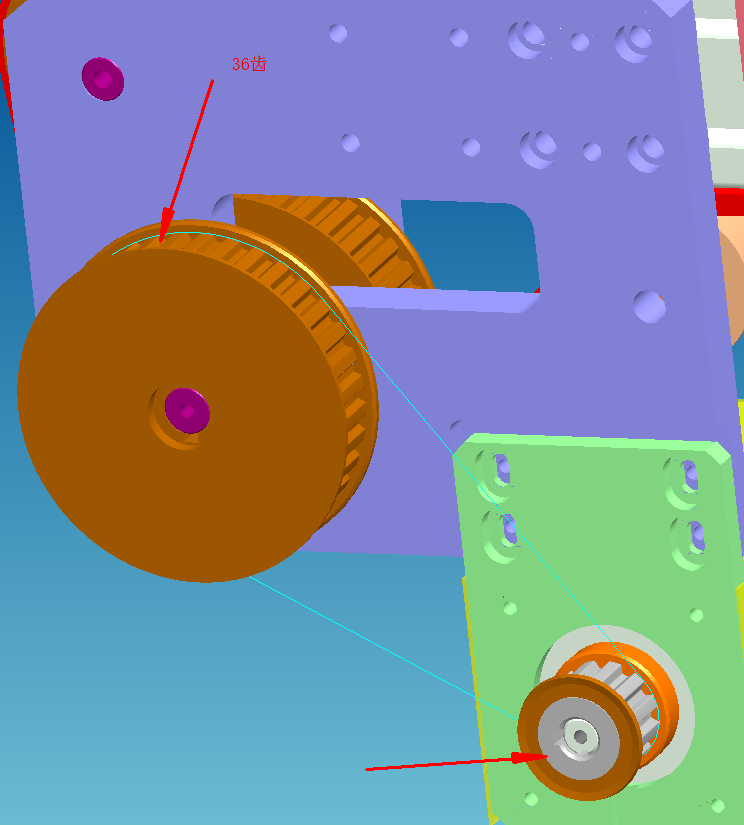

各位大神，請問主動輪12，從動輪36，這樣主動輪會不會太小，皮帶的包角會不會太小了容易斷皮帶嗎，我這樣設計是想加大扭矩(我是用T10同步帶)

回復

hj1230 發表于 2019-12-29 11:34:48

之前也以為需要考慮包角的問題，長知識了

mingchundong 發表于 2019-12-28 16:37:18

學習了！

Samsun1234 發表于 2019-12-13 19:02:50

同步輪也算包角嗎

shiyr 發表于 2019-12-10 15:18:16

同步帶同步輪設計我是增加張緊機構，不建議加漲緊輪，同步輪只有一個方向的運動才使用張緊輪壓緊邊安裝。
包角正常使用可以不用考慮。

遠祥 發表于 2019-12-4 19:26:45

T10同步帶輪最小齒能做到12啊，8M只能做到16，太小了轉速快容易發生跳齒。

zq823496790 發表于 2019-12-4 09:36:22

加張緊輪一舉兩得

811359242 發表于 2019-12-4 09:11:16

你按照設計手冊上面的設計，它有個小帶輪最少齒數還有嚙合齒數

UCHIHASASUKE 發表于 2019-12-4 08:32:30

同步帶傳動算包角意義不大，不像三角帶或者平皮帶靠摩擦力傳遞

學渣渣 發表于 2019-12-4 01:18:18

南天橫翼發表于 2019-12-3 18:49
加個漲緊輪，及解決包角，又能調節皮帶漲緊度。

lz已有漲緊
