請大家幫忙想想旋轉運動轉換為直線往返運動

查看數: 11438 | 評論數: 38 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-11-27 16:42

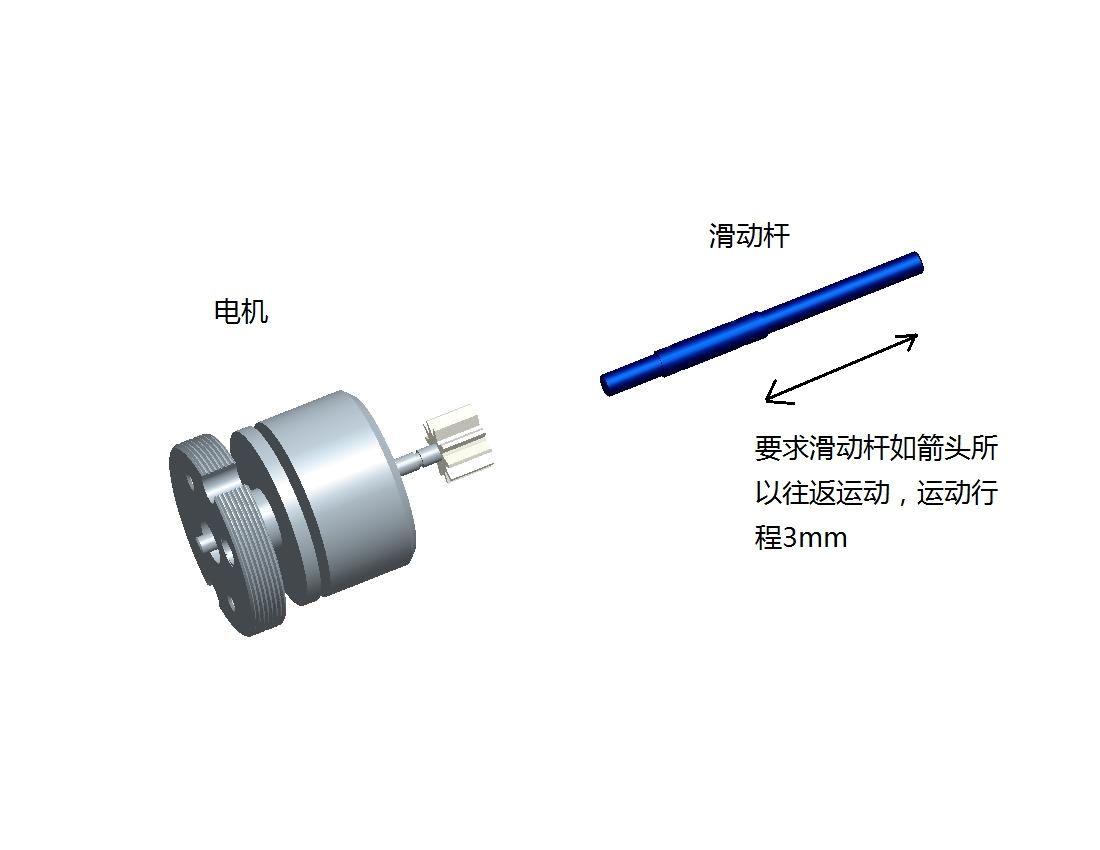

最近在做一個由電機帶動的旋轉運動轉換為軸線上直線往返運動補充內容 (2019-11-27 18:09): 產品總外徑不能超過25mm，電機最高轉速12000轉/分.

回復

大蘿卜 發表于 2019-11-30 16:13:24

了解下直線電機？

上弦月zh 發表于 2019-11-29 15:47:02

曲柄，絲桿

學渣渣 發表于 2019-11-29 13:36:04

李子衡lzh 發表于 2019-11-28 15:53
外徑有限制，長度不限，但盡可以短點。

12000轉，磨損，發熱，，，到處是坑。發懸賞紅包，請大俠們出手吧

大白小白 發表于 2019-11-28 12:18:38

李子衡lzh 發表于 2019-11-28 10:35
之前有考慮圓柱凸輪，因滑動桿與電機旋轉軸是同心，先用兩齒輪偏心凸輪，再帶動滑動桿。產品的外徑不能超 ...

外徑有限制，長度沒限制么？
你的滑動桿尺寸也沒說清楚。最好將你的3D圖檔傳上來。

李子衡lzh 發表于 2019-11-28 10:35:11

大白小白發表于 2019-11-27 20:10
只能上凸輪了

之前有考慮圓柱凸輪，因滑動桿與電機旋轉軸是同心，先用兩齒輪偏心凸輪，再帶動滑動桿。產品的外徑不能超出25，圓柱凸輪外徑更小，滑槽坡太大有卡死的象。或許有些地方我沒有考慮到！！還請大神指導下。。。

李子衡lzh 發表于 2019-11-28 10:24:45

裔然發表于 2019-11-28 09:58
不考慮潤滑及散熱，機構可以實現

前輩，請加下我WX13410035867，我向您請教

李子衡lzh 發表于 2019-11-28 10:06:20

2733028848 發表于 2019-11-28 08:48
加個滑軌滑塊，連桿，360°直接轉直線

滑動軸與電機旋轉軸是要同心的

裔然 發表于 2019-11-28 09:58:17

不考慮潤滑及散熱，機構可以實現
