背靠背 面對面指的是串聯安裝 這分別在兩端不是背靠背也不是面對面

還是背對背裝配要好一點，主軸套加工也方便。

mwj0201 發表于 2019-11-28 19:40

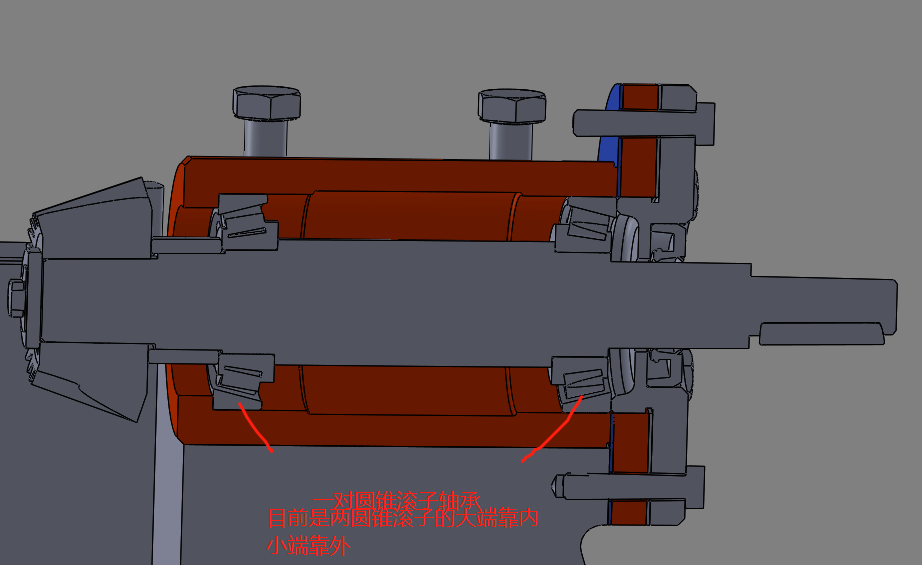

請問我圖中這種屬于面對面還是背對背，

內圈端面相對——面對面，上邊說的都蠻好，面對面還是背對背根據你具體需要來定，你實體裝配圖很合理，只是裝配工藝需要注意一下。
如果群里這么說不夠詳盡，可以買一本設備設計方面的書，前幾章就軸與軸承結構的介紹。

siralop 發表于 2019-11-27 11:32
角接觸球軸承的安裝形式，有背對背、面對面和串聯排列三種。
背對背（兩軸承的寬端面相對）安裝時，軸承的 ...

請問我圖中這種屬于面對面還是背對背，

ay852 發表于 2019-11-26 23:01
就是軸承的DB（背對背）DF（面對面）安裝，也有叫X、O型安裝的。
參考網址：http://www.360doc.com/conten ...

多謝，我去看看

遠祥 發表于 2019-11-27 18:14
樓主這樣設計可以的，沒毛病。

好的，多謝

樓主這樣設計可以的，沒毛病。

學習了

都可以，區別就是兩個支撐點的距離不一樣

角接觸球軸承的安裝形式，有背對背、面對面和串聯排列三種。

背對背（兩軸承的寬端面相對）安裝時，軸承的接觸角線沿回轉軸線方向擴散，可增加其徑向和軸向的支承角度剛性，抗變形能力最大；

面對面（兩軸承的窄端面相對）安裝時，軸承的接觸角線朝回轉軸線方向收斂，其地承角度剛性較小。由于軸承的內圈伸出外圈，當兩軸承的外圈壓緊到一起時，外圈的原始間隙消除，可以增加軸承的預加載荷；

串聯排列（兩軸承的寬端面在一個方向）安裝時，軸承的接觸角線同向且平行，可使兩軸承分擔同一方向的工作載荷。但使用這種安裝形式時，為了保證安裝的軸向穩定性，兩對串聯排列的軸承必須在軸的兩端對置安裝。

根據軸承使用的用途，有的時候需要施加一定的預載荷，使軸承內部處于負游隙狀態。這種方法稱為預載荷。

根據設備的具體用途，來具體考慮結構布置。
