請教大家一個技術問題

查看數: 3796 | 評論數: 9 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-11-26 20:42

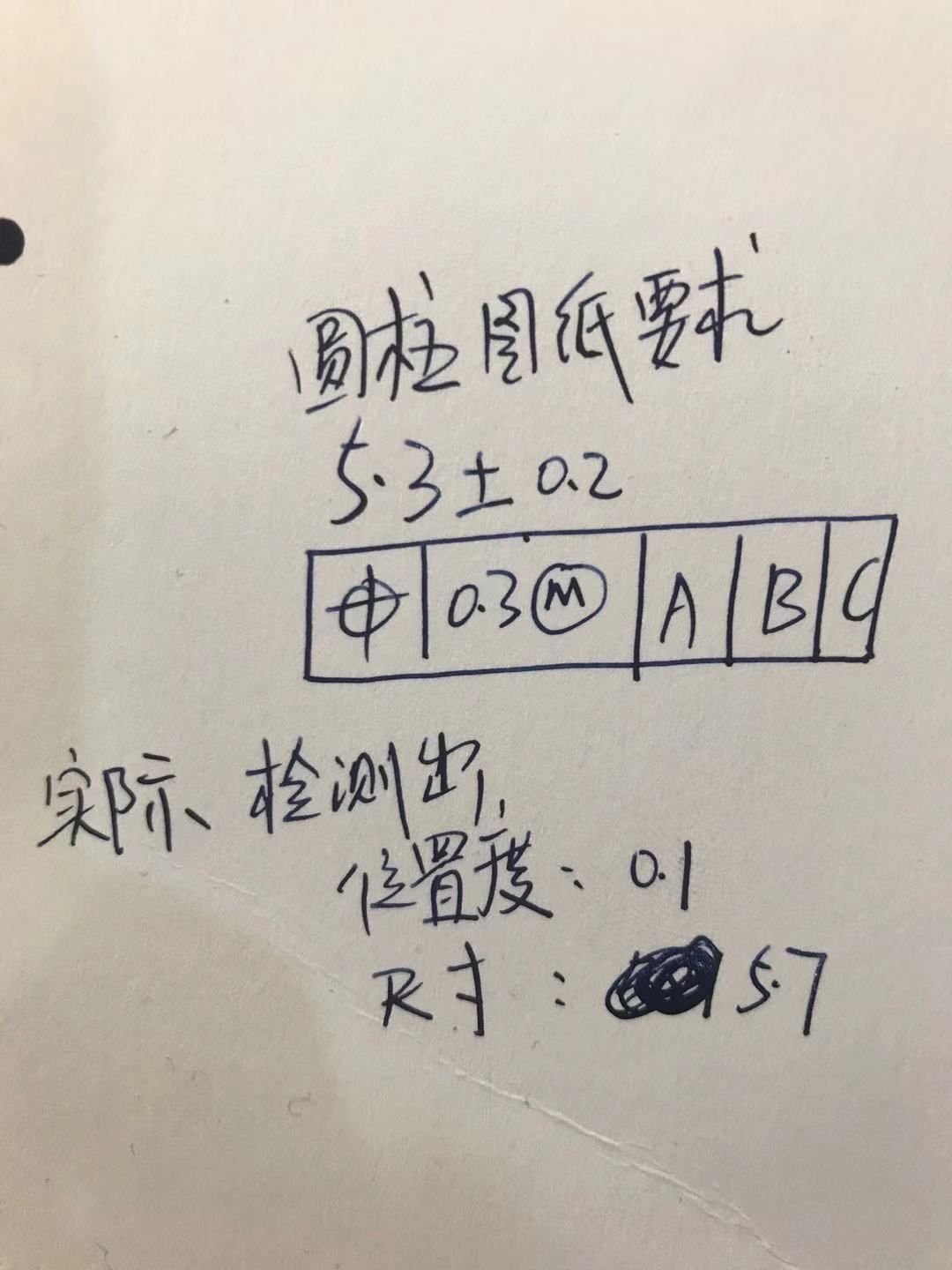

本帖最后由 real搖光于 2019-11-26 22:46 編輯請教大家一個技術問題（數據是隨手寫的）： 1.如下圖1，一個圓柱的加工尺寸要求如下，加工出來后實際測得的尺寸數據如圖所示，請問該圓柱滿足圖紙要求嗎？ 2.最大 ...

回復

jinyongjun 發表于 2019-11-27 16:41:43

首先是獨立原則啊，尺寸公差就超了

c2701624717 發表于 2019-11-27 16:36:26

本帖最后由 c2701624717 于 2019-11-27 16:41 編輯

尺寸超差，圓柱5.3尺寸應加個φ吧

展翅飛翔2018 發表于 2019-11-27 15:07:31

超差

real搖光 發表于 2019-11-27 12:31:45

本帖最后由 real搖光于 2019-11-27 12:37 編輯

1

siralop 發表于 2019-11-27 11:51:11

制圖問題在先，形位公差與尺寸公差問題可以忽略；
不管是形位公差還是尺寸公差都超差，直接拿下。

nickshen 發表于 2019-11-27 09:07:49

最大實體，孔最小，軸最大。圓柱最大5.5時，位置度0.3，響應圓柱減小時，位置度也減小，圖紙應該標注錯誤了

947435019 發表于 2019-11-27 08:41:39

圖紙就錯了吧，形狀公差不應該小于尺寸公差嗎。

這是位置度，不是形狀公差，沒問題的發表于 2019-11-27 09:15

andriycike 發表于 2019-11-27 08:41:33

尺寸已經超差了，最大實體等高手來解釋一下吧

2wedm 發表于 2019-11-27 08:33:34

這不是很明顯超公差了嗎？還有什么要判別的嗎
