請問下各位這個圓管拍扁的尺寸是如何得來的有計算方式不

查看數: 13182 | 評論數: 24 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-11-22 19:50

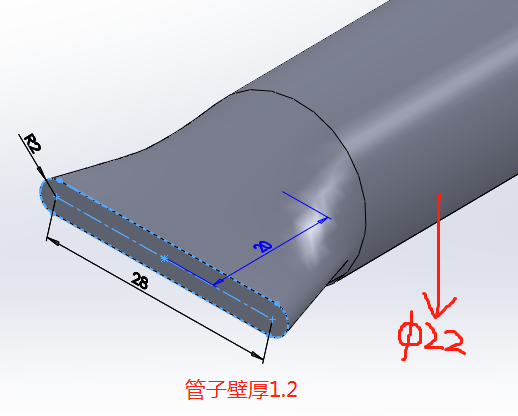

如圖所示，一根外徑22的圓管，需要做成圖二中拍扁后效果，圖一中的尺寸是之前同事設計的，我想知道這個28和R2的尺寸是如何得來的，有沒有什么計算的方式呢或者換句話說假設我28那個尺寸改成26，那么那個R2應該改成多 ...

回復

2011ayoon 發表于 2019-11-27 11:03:59

理論上拍扁后的周長應該和原來22圓的周長差不多（或者稍小一些），拍扁再擴口會很麻煩吧

小小cb 發表于 2019-11-27 09:05:38

未來第一站發表于 2019-11-24 23:16
難道是周長相等？

粗略計算，更可能是面積相等

mwj0201 發表于 2019-11-26 22:56:36

一休小和尚S 發表于 2019-11-26 10:09
明白了！！用的什么設備壓扁的？

這個不清楚，壓機吧我猜

一休小和尚S 發表于 2019-11-26 10:09:40

mwj0201 發表于 2019-11-25 20:02
用來固定用的，拍扁處沖方孔

明白了！！用的什么設備壓扁的？

mwj0201 發表于 2019-11-25 20:06:46

811359242 發表于 2019-11-23 14:06
http://www.ytsybjq.com/article-333893-1.html這個就是計算公式，按照這個畫好之后就是參數化的，只要改個圓管 ...

不錯，我看看

mwj0201 發表于 2019-11-25 20:05:48

未來第一站發表于 2019-11-24 23:16
難道是周長相等？

量了一下好像不等，估計是隨便定的尺寸

mwj0201 發表于 2019-11-25 20:04:07

大白小白發表于 2019-11-22 20:26
同事可能是隨便、按經驗取數呢？你如何知道他設計的合理性?

理論研究這個，那就復雜了。

我覺得也是，嘿嘿

mwj0201 發表于 2019-11-25 20:03:36

曉昀發表于 2019-11-22 20:23
這個恐怕要用模具做，隨便擠扁，尺寸很難保證。

恩，尺寸貌似只能參考用

mwj0201 發表于 2019-11-25 20:02:17

一休小和尚S 發表于 2019-11-25 11:29
你這管子拍扁是哪里用的？

用來固定用的，拍扁處沖方孔
