請教各位大佬液壓機機架強度計算

查看數: 8112 | 評論數: 14 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-11-21 10:37

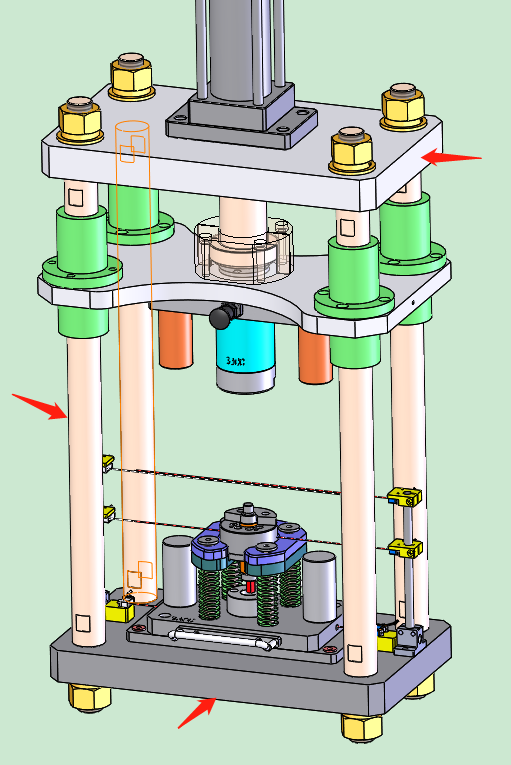

本帖最后由任督二脈。。。于 2019-11-21 10:45 編輯恕在下才疏學淺，想請教一下各位前輩。如圖中的30T液壓機上頂板與下底板的厚度，還有4根光軸的直徑怎么計算？之前設計都是套用公司前輩的經驗，現在想學習 ...

回復

eleven203 發表于 2020-9-24 16:50:51

看來得學學有限元了

重慶森林1122 發表于 2020-4-11 10:07:22

有限元分析全部搞定

任督二脈。。。 發表于 2020-4-11 08:54:40

藍翔設計JX 發表于 2020-4-10 22:29
呵呵，導柱不光看拉壓，還有偏心距。首先根據受力畫出受力圖，然后根據受力列出位移協調方程，再簡化框架， ...

大佬分析思路清醒膜拜

藍翔設計JX 發表于 2020-4-10 22:29:40

呵呵，導柱不光看拉壓，還有偏心距。首先根據受力畫出受力圖，然后根據受力列出位移協調方程，再簡化框架，列出靜力平衡方程，做出單元框架的靜定基及彎矩圖等等。這是手算。如果用軟件，ansys是精確的力學分析，用solidworks精度差點，但是能滿足工程應用了。

紅急急急 發表于 2019-11-22 09:08:54

ANSYS有限元分析

任督二脈。。。 發表于 2019-11-22 08:46:22

遠祥發表于 2019-11-21 20:17
憑經驗判斷直徑沒有25，怕是抗不住呀；最好是能用軟件受力分析一下。

大佬用什么軟件做分析 SolidWorks自帶的嗎

任督二脈。。。 發表于 2019-11-22 08:35:25

linzai11991 發表于 2019-11-21 22:25
45鋼直徑40mm（看似均載情況下），否則把安全系數給大一點，到60mm
不知道對不對

60的差不多我參考了森托的壓機

曉昀 發表于 2019-11-21 22:33:00

四根柱子用壓桿穩定的判別式計算剛度是否滿足要求？

linzai11991 發表于 2019-11-21 22:25:46

45鋼直徑40mm（看似均載情況下），否則把安全系數給大一點，到60mm
不知道對不對
