力學分析:力分力與力矩計算結果不同

查看數: 6193 | 評論數: 16 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2019-11-18 10:42

正文摘要:

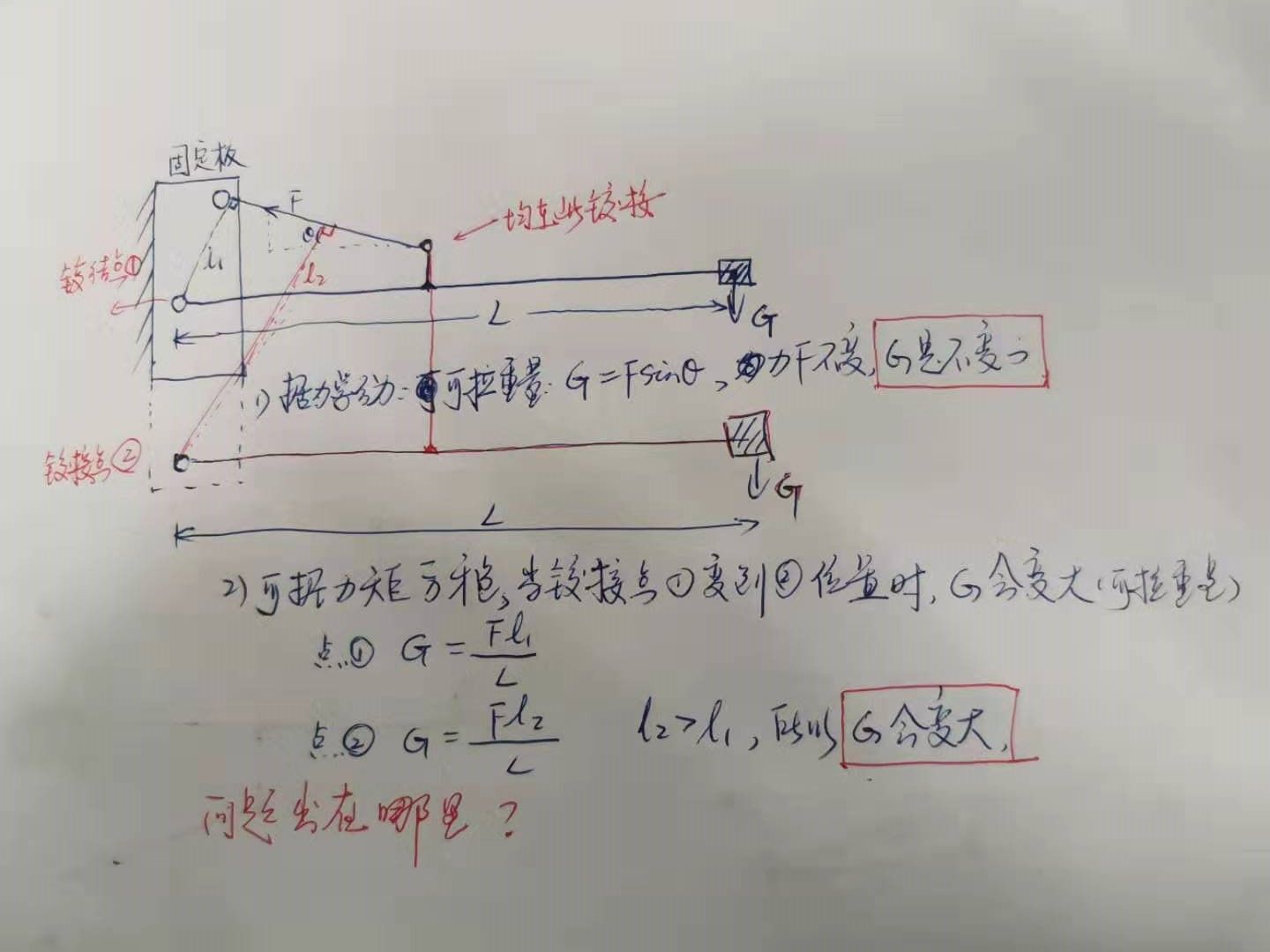

大家好,如下圖,用力學平行四邊形和力矩分析出來的結果會不一致,肯定出問題了,可想半天不知道問題出在哪里,期待探討.簡圖有看不懂的請提問,謝謝. ...

回復

17567410 發表于 2019-11-19 12:38:16
本帖最后由 17567410 于 2019-11-19 13:12 編輯


應當屬兩個題，

點評

你理解的完全正確.結果呢? 移動鉸接點,是不是可以增加拉起的重量?  發表于 2019-11-19 21:56
遠祥 發表于 2019-11-19 10:22:03
兩種計算方法對應的角度不一樣，肯定導致結果有誤差。
小熊嘆 發表于 2019-11-19 09:56:39
樓主還是花點時間，把鉸接點，標個字母，哪里是桿，是否固定長度，啥的，再畫一下吧。你不感覺回帖的，都有幾種說法了么
我是不乖 發表于 2019-11-19 08:15:49
（補個圖哈）整個力系是平衡的。對每個點分析的話。力F就被他的平衡了抵消了。

點評

你誤會意思了.A,C是固定的.只對A-B-G這個支架進行受力分析, C對B有外力F.所以你這分析不對  發表于 2019-11-19 09:57
曉昀 發表于 2019-11-18 21:17:40
鉸鏈1在固定板上，鉸鏈2呢？與鉸鏈2連接的連桿是鉸鏈1上的那根連桿嗎？
ay852 發表于 2019-11-18 17:15:28
我看了又看，突然發現您說到的“鉸接”是陷阱啊，這東西沒自由度啊，正如樓上所講，您這圖中的力F是內力，怎么和外力G平衡轉矩呢？

點評

F是外力, 左邊三個鉸接點是固定一個板上的,你認真看看  發表于 2019-11-18 21:19
我是不乖 發表于 2019-11-18 16:35:50
啊，也是醉了，畫了卻不會上傳圖片。其實跟你的F力沒啥關系的。因為力F所在的是一根繩上，繩子兩端產生一對平衡力F和F1。在整個力系中就被平衡掉了。所以1點只有一個支撐力F2，和重力G相等。不管這個1點移動到哪里都和F沒關系。我是這樣理解的。

點評

關于發圖,回復貼,然后點擊圖片,點擊上傳.之后要點擊一下圖片,插入到你當前的帖子,可能你沒點下你上傳了的圖片,麻煩試下  發表于 2019-11-18 21:18
回復，附件，上傳圖片  發表于 2019-11-18 18:21
我是不乖 發表于 2019-11-18 16:22:11

怎么發圖片。好懵逼
我是不乖 發表于 2019-11-18 16:17:33
file:///C:/Users/Administrator.DESKTOP-MLVI9B1/Desktop/123123123.jpg
