達達來了 發表于 2019-11-16 08:09

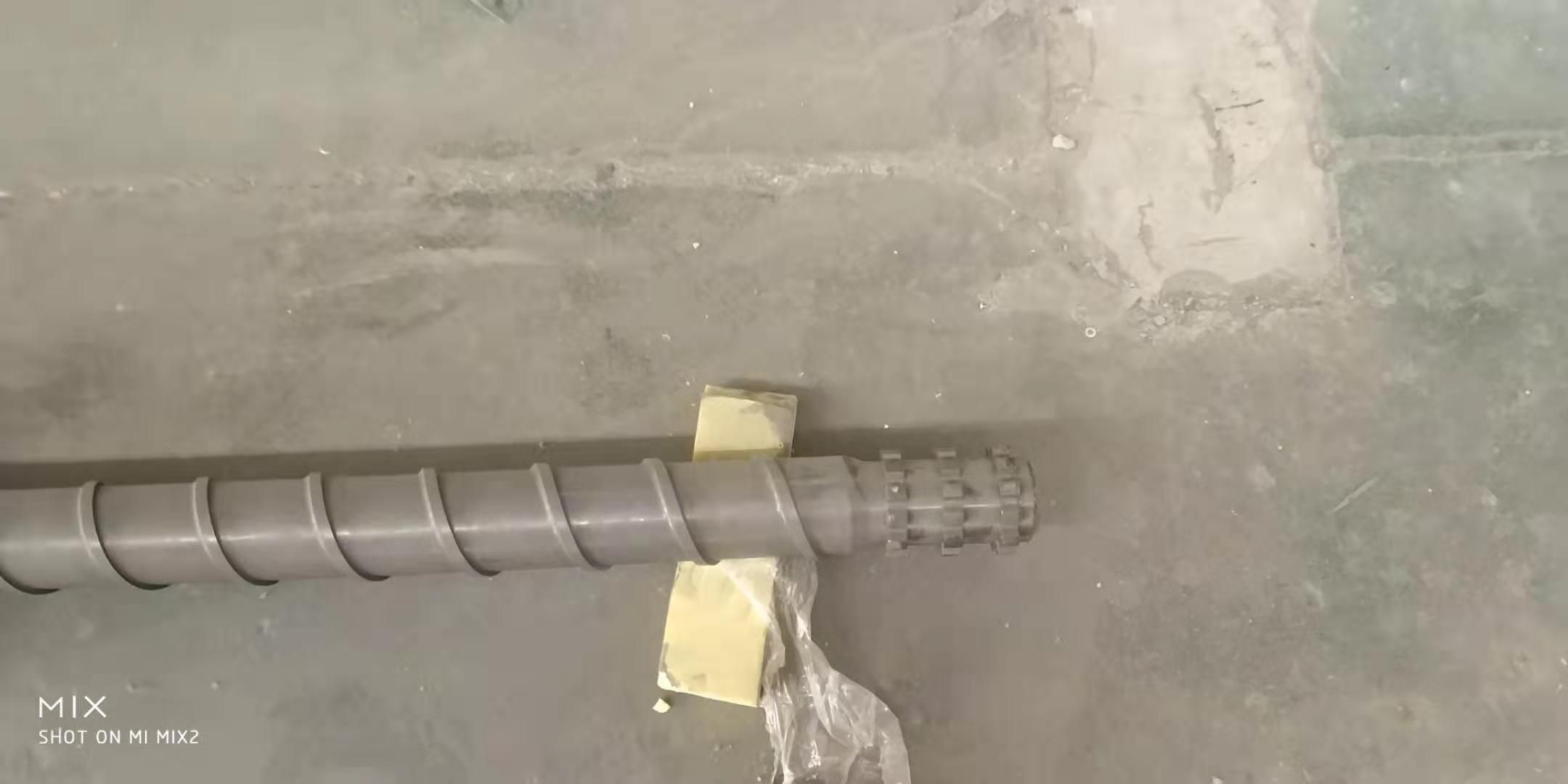

箭頭標識就是螺棱，我要越來越寬

你好，你是做注塑機擠出機螺桿這行的嗎？我也是，可以認識一下嗎？以后可以交流。QQ；912235242

葉飄零 發表于 2019-11-17 22:43
給個例子，SW文件

看了，瞬間就明白了，謝謝

葉飄零 發表于 2019-11-17 22:43
給個例子，SW文件

謝謝，我看看

給個例子，SW文件

留記號

這個主要靠引導線來實現了。

做這個可以用剪切或者拉伸       前提你做好圓柱拉伸：1先建一個螺旋線，可變螺距的     螺距按你要求   圈數要求時第幾圈的意思，
                                                                              2 建一個界面 ：拉伸 時突起的截面      剪切時凹進的截面
                                                                            3 掃描 ：時掃描切除還是掃描   按截面定

Cavalier_Ricky 發表于 2019-11-15 20:42
螺旋截面的掃略？

對的，我要截面越來越寬

lukesky213 發表于 2019-11-16 00:54
大哥，講話要講清楚，用專業術語，啥是螺棱。就聽過螺距導程，螺紋線。要不你在圖上標注出來啊，你不標注 ...

我發下面了
