氣缸保持位置時有多大的保持力

查看數: 4051 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-11-13 19:35

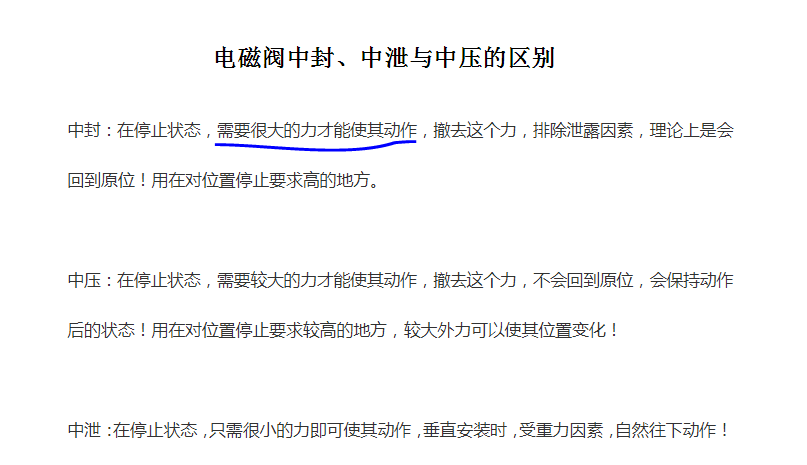

今天在看氣缸保持位置的問題，不使用抱緊氣缸，就是普通的雙作用氣缸，看到百度文庫里這個文檔，使用中封或者中壓的電磁閥，我想問一下各位大俠里面所說的“較大的力”有多大？能計算或估算出來嗎？ 5 h$ l2 z6 G! ...

回復

七曜神權 發表于 2019-11-14 08:58:08

中壓有問題吧？相當都有壓力，但是沒活塞桿的那側面積大，應該會往有活塞桿的一邊推，除非是兩邊都有活塞桿的。

曉昀 發表于 2019-11-13 22:27:10

應用力的平衡原理能計算或者估算出來，只要把受力圖畫出來。

未來第一站 發表于 2019-11-13 21:08:35

排除泄露相當于密封空間了。

遠祥 發表于 2019-11-13 20:57:55

以氣壓0.5Mpa為例，32缸徑40公斤力，40缸徑63公斤力，50缸徑98公斤力。。。
樓主截圖上說交大的力并不準確，要想反作用于氣缸，只有大于大的輸出力，而且很少會有中壓的電磁閥，SMC上面只有中泄和中封的！

小成子 發表于 2019-11-13 19:39:48

好像應該發液壓系統板塊哈
