艾利和 發表于 2019-11-10 21:39
十字那個位置用管扣鎖住，兩頭就是太重所以做三角結構來固定，但是要求橫的那根能夠上下移動，所以的話希 ...

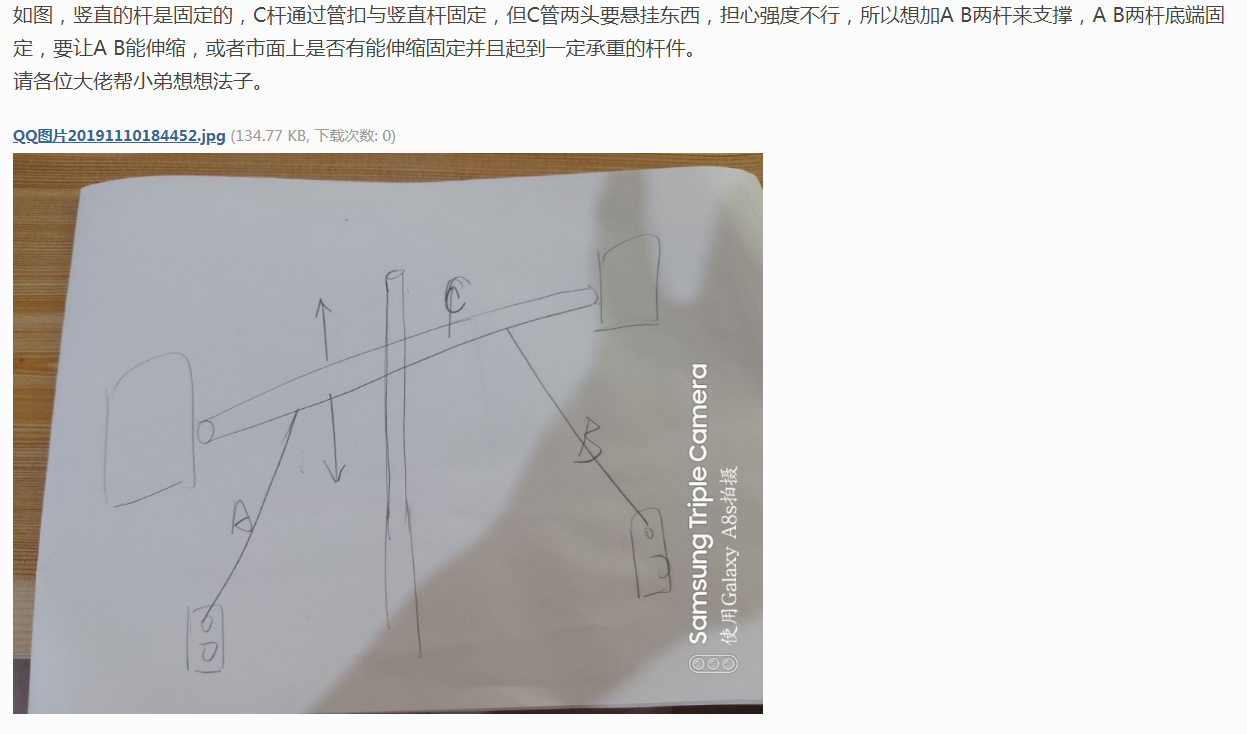

你描述得不夠清楚啊，我看你草圖AB桿方向理解出來是橫桿繞一個點轉動，你草圖標的橫桿移動方向又是上下豎直箭頭，再看你后續添加的描述也是橫桿只做豎直方向的上下平移，你到底是想怎么動呢？

學習了

艾利和 發表于 2019-11-10 21:14
其實我只想知道有沒有那種能夠伸縮并且自鎖的桿

搜索下氮?dú)鈴椈?/td>

助力工程液壓缸，可以起到輕負載的支撐，太重了也是撐不住的。

C_J 發表于 2019-11-11 10:07
我可能說的委婉了，我認為你走進死胡同，你的設計思路就是缺啥補啥，要調節就用管夾，太重了就加支撐，支撐 ...

多謝前輩指導

|艾利和發表于 11-10 21:39<br>十字那個位置用管扣鎖住，兩頭就是太重所以做三角結構來固定，但是要求橫的那根能夠上下移動，所以的話希望能有那種能夠一端或兩端固定并且能夠伸縮自鎖的。

我可能說的委婉了，我認為你走進死胡同，你的設計思路就是缺啥補啥，要調節就用管夾，太重了就加支撐，支撐又要滿足可調。呈現的結構，即使找到方案，也是“奇怪”的方案。你從頭再通盤考慮下，其他設計方案沒有了嗎，或者直接解決“橫桿”，讓它滿足承重？或者直接在兩頭都有管夾，不必?fù)?dān)心懸臂？甚至不必限于管夾，其他調整的，夾緊的方案？
新接觸設計階段，大家都是很想讓別人告訴自己哪個具體的執行結構或產品。
但是，設計工作，就是在多個方案中，做選擇題，如果想來想去就一條路，可能還需要再考慮下。

針對你的問題，你需要支撐可調，只要范圍確定了，用板底部開圓孔，上部開長腰孔，再設計兩個連接件即可。其他朋友也給了，螺桿的方案。

你可綜合評估下。

C_J 發表于 2019-11-10 19:50
把你的需求轉換下，看是否準確：
①是個手動調節高度的結構；
②中間支柱、導向，兩頭懸臂

十字那個位置用管扣鎖住，兩頭就是太重所以做三角結構來固定，但是要求橫的那根能夠上下移動，所以的話希望能有那種能夠一端或兩端固定并且能夠伸縮自鎖的。

未來第一站 發表于 2019-11-10 21:25

老哥，這種機構是叫什么，我剛從結構設計轉非標
