平面度，平行度怎么檢，檢驗卡片領導要我想怎么去檢這些位置公差。。

查看數: 6826 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-11-9 15:02

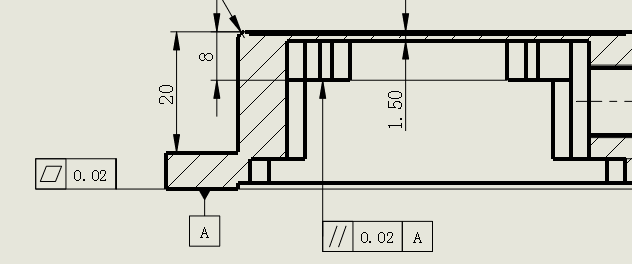

上圖如何檢測平面度和平行度，望大神不吝賜教！手頭工具只有一塊百分表

回復

dwc1991 發表于 2019-11-11 12:00:22

百分表要能固定死，在工作臺面上，打表工件平面

vibecoo 發表于 2019-11-11 11:31:47

xinzhou6000 發表于 2019-11-10 00:59
形位公差要比形狀公差小啊，這圖紙標的！！

大俠，形位公差包括性狀和位置公差。您的意思是不是“位置公差要比形狀公差大”？本人新手，謝謝指正

我也覺得他應該是這個意思發表于 2020-8-8 23:20

遠祥 發表于 2019-11-10 20:44:47

再配一個平行移動的滑臺，通過動態檢測，以上測量就好處理了。

wll-66 發表于 2019-11-10 07:31:14

https://wenku.baidu.com/view/e3f43a63caaedd3383c4d371.html?sxts=1573342173704
請你先參考研究下。

小卞 發表于 2019-11-10 01:23:40

這公差得上三次元了

xinzhou6000 發表于 2019-11-10 00:59:38

形位公差要比形狀公差小啊，這圖紙標的！！

charlie909 發表于 2019-11-9 20:31:53

平刀尺加塞尺

韓寒11 發表于 2019-11-9 20:16:18

不太好辦啊，大理石平臺放百分表？工件旋轉在哪里？樓主提供的只是百分表，難啊

vibecoo 發表于 2019-11-9 15:38:24

曉昀發表于 2019-11-9 15:37
https://wenku.baidu.com/view/0f246a6c561252d380eb6ed1.html

網上類似的文章和文獻很多，你先研究下。

好的，謝謝大俠
