發布時間: 2019-10-25 11:05

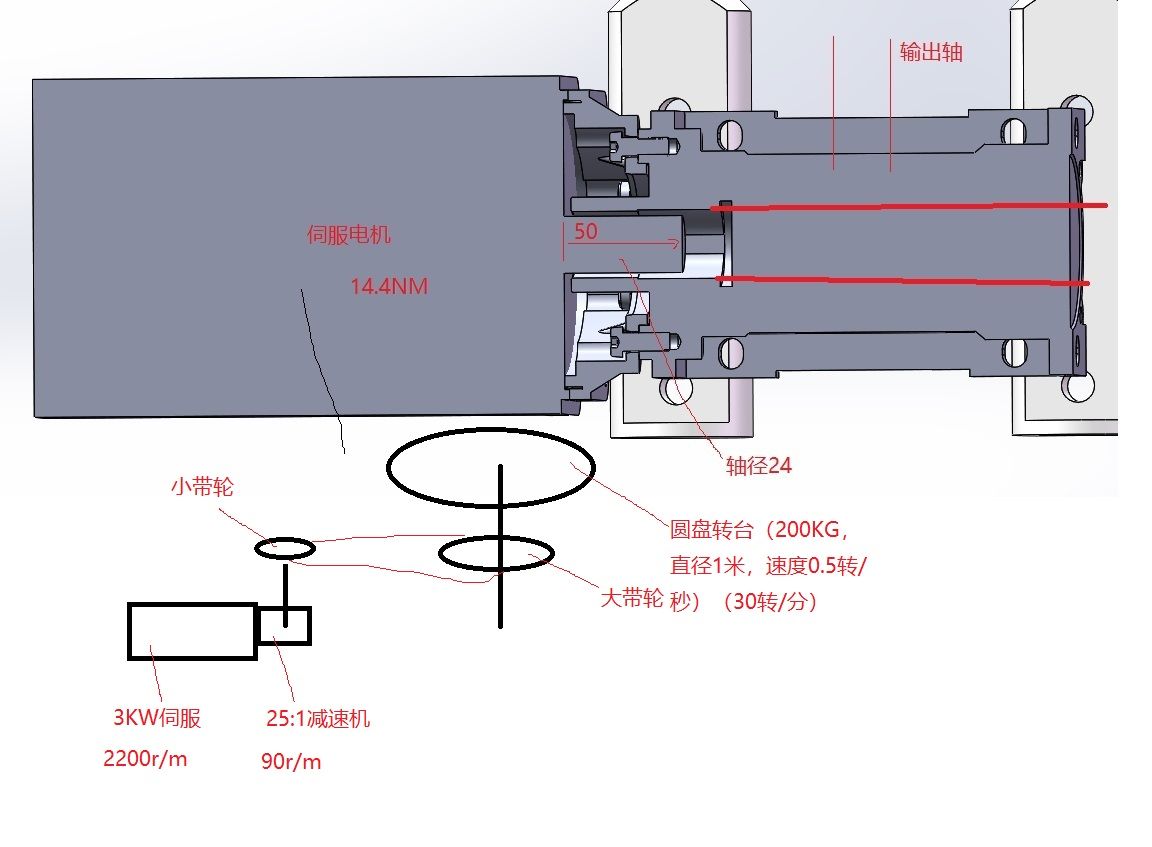

正文摘要:如圖，這種結構，轉盤質量200KG，速度30轉/分，電機選用了3KW的，減速機25：1,小帶輪和大帶輪為1：3. 伺服額定轉速2200轉/分。 小帶輪和大帶輪距離很遠，大概有2米左右，所以同步帶中長度要4米多。 按照手冊，小帶路 ... |
| 好奇樓主你 減速機比25比 ，大小輪比3:1，為何不用減速比75比，帶輪1比1呢，另外你帶寬問題解決了嗎 |
| 工況負載比較大，建議樓主選用那種內部帶鋼絲繩的同步帶。 |
| 14M同步帶強度是400N/MM，按力來算40寬好像夠了，但是按選型公式算又不夠，俺也不知道咋回事 |
| 200kg轉盤要這么大力么，按轉動慣量選的伺服工作的時候是不是到不了額定功率？ |
| 中心距接近2m，小帶輪齒數不對 |
