精度不高、調試水平一流，可以用你這個。
通常不這樣，把這些組件固定在同一個班上，加之必要的定位、限位。

andyany 發表于 2019-10-29 16:38
實驗室用，總高度不到300。

用3030的鋁型材做個框架，再買兩根φ8的光軸用支座固定在框架上。再買一個帶軸承的支座安裝絲桿。https://detail.tmall.com/item.htm?spm=a230r.1.14.13.7e0444b3wRAOm2&id=15401130156&cm_id=140105335569ed55e27b&abbucket=5
買帶法蘭的直線軸承用于連接光軸和運動平臺

鋁型材用M5x8的杯頭螺絲和船型螺母，連接角件選30或者25，支座的固定選M5x10，或者咨詢配件賣家
安裝法蘭的螺絲選M3杯頭螺絲

這樣除了運行平臺自己制作，其他都可以淘寶解決

實驗室用，總高度不到300。

去缸活塞泵 發表于 2019-10-25 18:42
機構應該沒問題，可能是裝配的問題。
安裝順序是首先固定絲桿兩端，再將運動平臺降到底部固定一根光軸一 ...

請教——

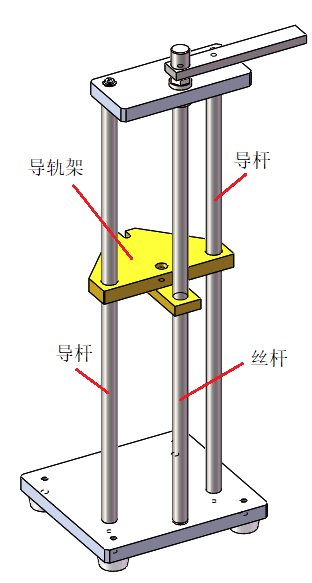

我這個結構里，導桿和導軌架的軸孔配合長度選擇和導桿直徑相等。合適嗎？

andyany 發表于 2019-10-25 08:43
這個設計正在裝調。

機構應該沒問題，可能是裝配的問題。
安裝順序是首先固定絲桿兩端，再將運動平臺降到底部固定一根光軸一端，再把平臺升到頂部固定另一端，之后再把平臺降到底部固定第二根光軸的一端，再把平臺升到頂部固定另一端，這樣才能保證3根軸的平行度和精度。
絲桿材質一般比較軟容易變形受力彎曲，最好在安裝的時候用聯軸器與支座連接

去缸活塞泵 發表于 2019-10-24 19:12
哪個是運動件？相對運動效果圖畫的完整點

就是想通過絲桿螺母機構帶動一個桿上下。桿要通過一個瓶口。桿上下行程約為150mm。

哪個是運動件？相對運動效果圖畫的完整點
