那個腰型孔不會造成運動過程中出現晃動嗎？

瑞香 發表于 2019-10-25 10:33
期待樓主的最終解決方案

感謝你的關注！

問題已解決，我的體會是軸和孔的平行很重要。
要保證孔平行，上下及移動件的孔的距離最好配做，這樣一致性好，平行有保證。
此外，移動板的孔長要夠。

謝謝！

估計是搞著玩而已吧，雙軸定位精度好了，會有卡死現象么？

對加工誤差，裝配時候方便調整！

|andyany發表于 10-24 16:14<i class="pstatus"> 本帖最后由 andyany 于 2019-10-25 08:48 編輯 </i><br>
<br>
<img src="http://www.ytsybjq.com/data/attachment/forum/201910/24/160530j8g8supixwwqzki1.png" border="0" alt=""><br>

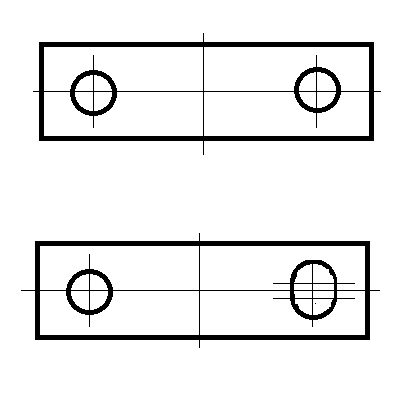

有人把扁孔的方向轉了90度，變成這個樣子。出現以下情況<br>
1 <br>
絲桿推動導軌架一段距離后，就卡死。<br>
2 <br>
用手從圓孔處(左孔)把導軌架推一下，卡死消除。但運動一段距離后，又會卡死。<br>
3<br>
導軌架沿長度方向可偏擺一明顯角度。<br>
4<br>
用手從圓孔處推導軌架，不會卡死，但有抖動。每隔一小段距離就有抖動。<br>
5<br>
把整個結構放倒，使導桿及絲杠呈水平狀態，則卡死情況消除。<br>
請大俠指點一下，是設計問題還是加工問題？<br>
<img src="http://www.ytsybjq.com/data/attachment/forum/201910/25/084813bb45uhqdi7hidd5b.png" border="0" alt=""><br>
就是這個結構。<br>
謝謝！<br>
<br>
<br>
<br>
<br>

豎起來導軌架自身重力和導軌的推力形成力矩導致卡死，水平狀態下就沒有這個問題了

期待樓主的最終解決方案

這個結構沒必要做這個孔，上下兩塊板做導向軸的導向沉孔，公差比活動的板的孔高一級，安裝時把活動板套進導向軸后再鎖定導向軸。

方便調整

對家的螺紋孔，打得沒公差概念還想硬裝上去唄。。。
