求助平衡氣缸

查看數: 6789 | 評論數: 19 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2019-10-19 10:52

正文摘要:

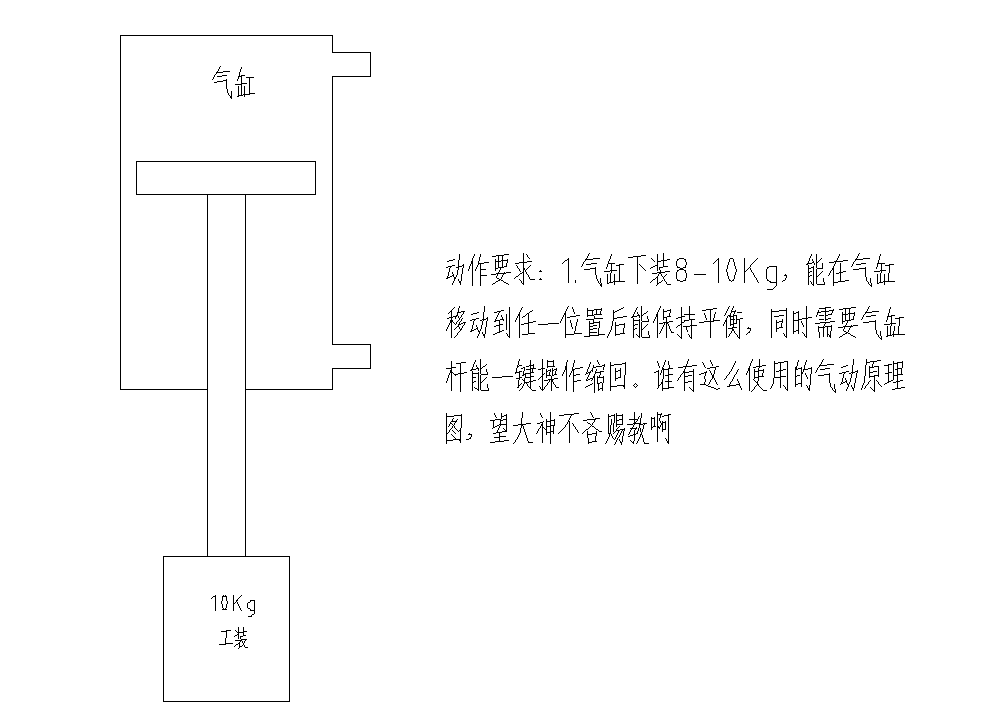

平衡氣缸，氣缸桿下吊工裝，平衡后能拉動到任一位置后能繼續保持平衡，最后還要能一鍵操作能使氣缸縮回，氣缸行程有500mm;這么使用的氣動原理圖誰有啊，望大神不吝賜教啊 ...

回復

swh481320 發表于 2021-10-11 08:07:20
用誘導閥試試。
18015033352 發表于 2021-10-10 23:07:21
也再找這方面的資料，受教了！
盧克順 發表于 2019-10-24 18:41:00
同上
caowushu 發表于 2019-10-24 15:56:18
在下端出氣管路上串一個氣控單向閥即可
未完待續000 發表于 2019-10-22 09:16:05
未完待續000 發表于 2019-10-21 16:05
進氣管路加個調節閥  如果需要遠程操作就加電控比例閥。

調節好氣壓與承重的比例關系就好，下降時將氣壓調到平衡點，回縮時 直接把比例閥開度調到最大。
未完待續000 發表于 2019-10-21 16:05:41
進氣管路加個調節閥  如果需要遠程操作就加電控比例閥。

點評

因為我這個是每次到底后 需重新回到頂 再來  發表于 2019-10-22 08:36
遠祥 發表于 2019-10-21 10:41:39
氣缸無法穩定實現這個動作，為了確保設備的溫度性，還是改油壓缸合理一些。

點評

氣缸不穩，油缸穩定？下吊的東西很輕，很低壓力就能保證穩定，區別在哪里呢？請大神指點，泄漏量？  發表于 2019-10-22 08:41
仗劍走天涯 發表于 2019-10-20 10:04:13
有個思路可以參考一下，用直動電磁閥裝到氣缸有桿腔側，手動操作的時候閥打開，不通壓縮空氣但與大氣連通，停止時閥關閉，一鍵上升時閥通壓縮空氣使氣缸縮回。
維持位置靠的是氣缸有桿腔密封達到的。

點評

你這個也是能達到平衡，但是你這種是排氣喉，平衡位置停的位置太任性了，不能達到我指哪就停哪的要求  發表于 2019-10-21 09:58
仗劍走天涯 發表于 2019-10-20 09:55:12
蘇州裝配工 發表于 2019-10-19 17:24
http://www2.smc.com.cn/Webpdf/zh/DirectionalControlValves/PowerValves/VEX-P0742-0756.pdf

幫到這了 ...

這種閥倒是第一次看到，學習了！
